不锈钢电磁流量计安装注意事项

关键字：不锈钢电磁流量计,电磁流量计,流量计

不锈钢电磁流量计安装地点的选择：

为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：

1）尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。

2）应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。

3）应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%

4）选择便于维修，活动方便的地方

5）流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。

TX-LDB不锈钢电磁流量计如何在管道上安装：

应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；

应安装在管道上上升处；

在开口排放管道安装，应安装在管道的较低处；

若管道落差超过5m时，在传感器的下游安装排气阀；

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；

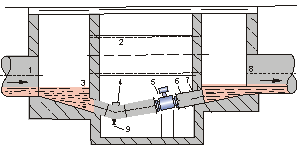

在测量井内安装流量计的方式

1、入口

2、溢流管

3、入口栅

4、清洗孔

5、流量计

6、短管

7、出口

8、排放阀

如何正确选择不锈钢电磁流量计安装节点：

正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。

选择安装位置时需特别注意：

·非测量电极的轴线必须近似于水平方向；

·测量管道内必须完全充满液体；

·流量计前方最少要有5＊ D(D为流量计内径)长度的直管段，后方最少要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；
