电池供电电磁流量计外形结构及尺寸
关键字:电池供电电磁流量计,电磁流量计

一、电池供电电磁流量计概述
电池供电电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表,是流体力学和电磁学 结合的产物.即导体在磁场中切割磁力线运动时在其两端产生感应电动势。电池供电电磁流量计由流量传感器和转换器两大部分组成。测 量管上下装有励磁线圏,通励磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,引出感应电势,送 到转换器。在LDG系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式,还是在内部结构,都做 了新的突破:棱角分明的外观,快装无焊接工艺,磁场分布更优的合理化结构。同时还引进了喷锌工艺,即使在苛刻的环 境下,仍能长效地保护电磁流量计的管体表面,表面防腐性能优越。

二、电池供电电磁流量计产品特点
1、供电方式可选:外供电和电池供电。电池供电的情况修下,安装便捷,对安装条件要求低限制高适应性;
2、超低功耗,标配常规电池组,可持续工作3~6年;
3、具有GPRS和CDMA无线数据传输功能(选配);
4、具有RS485MODBUS协议(外供电和电池供电两种方式)通讯功能(选配);
5、转换器外壳采用不锈钢表壳和红外遥控器操作,可实顾68密封防护设计,适用于井下潮湿场合;
6、加原型衬里,弧面电极,具有良好的耐腐蚀性和耐磨损性,对混合性介质适应能力更强;
7、表头可360°旋转,让安装空间狭小的场合,显示更加方便;
8、测量不受流体密度、粘度、温度、压力和导电率变化的影响;
9、采用SMDS件和表面贴装(SMT )技术,电路可靠性高;
10、在现场可根据用户实际需要在线修改量程,更好地与采集终端匹配;
11、具有自检与自诊自诊断和报警功能;
三、电池供电电磁流量计产品技术参数
1、技术参数

2、测量范围

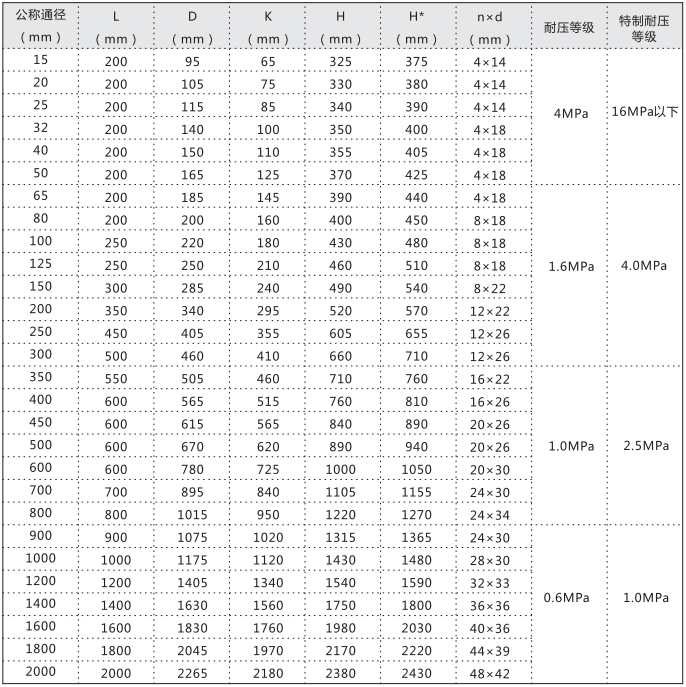

四、电池供电电磁流量计外形结构及尺寸
