一、顶装(底装)型磁性翻板液位计功能与适用范围
顶装(底装)型磁性翻板液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球下下移动，带动顶杆上端的磁钢上下变化，经磁性藕合作用，使显示器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒目，读数直观，因显示器组件与被测介质完全隔离，故使用安全可靠。该液位计适用于各种地下槽、池等容器，以及不适宜 侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。

二、顶装(底装)型磁性翻板液位计工作原理与特点
原理：根据浮力原理和磁性藕合原理而制成的，当被测容器内的液位下下变化时带动浮球，并通过与之相连的连杆上端的永久磁钢上下移动，经磁性藕合而使显示器中的翻柱翻转。当液位上升，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，红白界位处就为容器内介质液位的实际高度，从而实现液位自动跟踪显示。

顶装(底装)型磁性翻板液位计特点：
1、在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部和下部都可安装本形式的液位计。
2、适用与粘度较大的液体介质。
3、显示器的观察方向可任改变。
4、结构简单，安装方便，维修简易。
三、顶装(底装)型磁性翻板液位计技术参数
1、测量精度：±10mm
2、工作压力：≤2.5MPa
3、介质密度：≥0.5g/cm3
4、工作温度：-20℃～+250℃
5、测量范围：500-5000mm
6、介质粘度：≤0.4Pa.s
7、本厂出厂连接法兰尺寸：DN100  PN1.6
连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准.若采用其他法兰标准请用户在订货时注明.法兰连接孔分布形状:正方形.

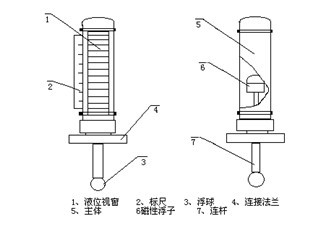

四、顶装(底装)型磁性翻板液位计外型结构

五、顶装(底装)型磁性翻板液位计的盲区
因测量时在结构上存在一定的盲区值,读数时要补偿,对不同的介质密度,浮球长度是不一样的,故盲区值也不一样。
