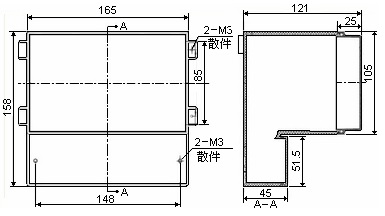

一、分体式超声波液位计外形尺寸

二、分体式超声波液位计探头外形尺寸

三、分体式超声波液位计接线板

四、分体式超声波液位计安装
1、安装参数含义

分体式超声波液位计探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
超声波液位计盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例如盲区为0.3m，则最高液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
2、分体式超声波液位计安装原则
（1）探头发射面到最低液位的距离，应小于选购仪表的量程。
（2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
（3）探头的发射面应该与液体表面保持平行。
（4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
（5）若池壁光滑，探头的安装位置需离开池壁0.3m以上，若池壁不光滑，探头的安装位置需离开池壁0.5m以上。
（6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。 或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
五、分体式超声波液位计安装注意事项
（1）建议仪表与大地可靠相连，即4～20mA的－端或XPS的－端与大地相连。
（2）电线、电缆保护管，要注意密封防止积水。
（3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
（4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
