经济型蓝屏无纸记录仪的安装与接线

关键字：经济型蓝屏无纸记录仪,蓝屏无纸记录仪,无纸记录仪

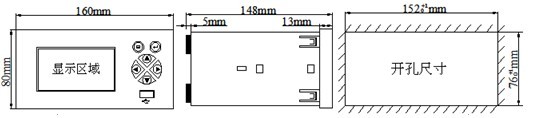

一、经济型蓝屏无纸记录仪尺寸

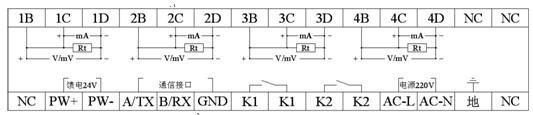

二、经济型蓝屏无纸记录仪端子接线

三、经济型蓝屏无纸记录仪交流电源输入接线
连接电源线前请确认仪表未通电，否则可能会引起触电，AC_L为相线，AC_N为零线,交流电源220VAC输入接线如图所示：

三、经济型蓝屏无纸记录仪模拟量输入信号接线
经济型蓝屏无纸记录仪最多提供4路输入通道，支持电流、电压、热电阻、热电偶等模拟量信号输入，详细接线如图所示：
