1、 概   述

1.1、 TX-YBS-C系列精密数字压力计为交直流两用的便携式仪表。

1.2、 高性能的微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间、宽温度范围内使用而不影响仪表的精度。

1.3、功耗低。电池采用进口镍氢高能量电池，保证仪表在长时间内工作。

1.4、 恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，保证电池不因过充电或欠电压而损坏，电池使用寿命长。

1.5、 微功耗的欠电压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。

1.6、 仪表量程功能丰富，一表多用。

1.7、 软件内容丰富，操作简单、明了。

1.8、 采用薄膜面板轻触开关，款式新颖，按键寿命长。

1.9、 可直接在面板上操作调校满量程。

4、技术指标

4.1、量程：- 95 kPa ~ 60 MPa（各档）

4.2、分辨率：压力：Min 1Pa

4.3、宽屏、6位大字符、清晰直观

4.4、准确度：0.05%F˙S、0.1%F˙S

4.5、直流输出：24V·DC（选带）

4.6、环境温度：5 ~ 50℃

4.7、直流工作时间：≥40小时

4.8、显示：41/2LCD   51/2LCD

4.9、相对湿度：≤80%RH

4.10、过载能力：为量程上限的1.2 ~ 1.5倍

4.11、外壳直径：110mm

4.12、重量：1kg

4.13、电源：外置充电器220VAC  50Hz  3VA

4.14、安装接头：M20X1.5

5、使用操作

5.1、电源开、关键：按“开”键打开，LCD显示测量状态；按“关” 键，仪表关机，切断电源。

5.2、校零键：测量前，按一下：“校零”键，仪表自动将传感器的零点值采集并送CPU进行处

理，保证仪表所测数据为实际压力值。

5.3、压力键：开机后LCD右下角显示该仪表的压力单位，若使用中按“单位”键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2”中任何一种单位时，按一下“压力”键，仪表自动切换到出厂时设置压力单位档上。需要显示测量电流时，在仪表显示单位为MPa（或KPa）时，按一下“压力”键，面板上对应的电流指示灯亮，即为测量电流状态。

5.4、菜单说明：

1.同时按“单位”、“压力”键，仪表首位显示“n0.0000”。按“单位”键七次，仪表首位显示“Y0.0000”，按“压力”键退出。

2.同时按“单位”、“压力”键，仪表首位显示“E0.0000”。按一次“压力”键，仪表首位显示“F0.0000”为量程设置，出厂前厂家已设置好，请不要按“单位”键。

1.10、便携式金属外壳，抗干扰强，牢固耐冲击。

2、  用   途

TX-YBS-C系列精密数字压力计除可作较高准确度校正标准器（表）外，也可作为工作仪表使用，广泛应用于冶金、石油、化工、电力、天然气、计量及科研等部门。

3、 工作原理

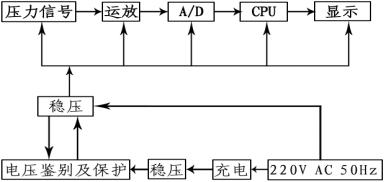

3.1、原理框图：
