一、金属管浮子流量计AS02角位移变送器性能表
感应方式：磁力线角度绝对量，饱和方式（磁感应强度›100Gauss）,无磁滞
工作磁场要求：磁感应强度›100Gauss, 更强的磁感应强度有利于降低杂散磁场的影响。
测量角度范围：20º-- 70º
工作温度范围：-20ºC -- +70ºC
预校准函数： Arcsin()
线性校准：任意点10点线性校准
输出：4—20mA,二线制
供电：24V ±20%
负载：RLOAD‹= , Io=20mA
供电影响：‹±0.05%*满程/V
负载影响：‹±0.05%*满程/100Ω
温度影响: ‹±0.5%*满程/10ºC
重复性：‹±0.1%*满程
长期稳定性：‹±0.5%*满程/年
累计精度：‹±0.5%
设置校准方式： 串行通信，附串行通信软件，串行通信电平转换器。
特点：储能小（‹1uF/3V）,校准适应性广，重复性好，长期稳定性好，非接触式
限制：受杂散磁场一定影响，传感磁场磁感应强度越强，影响越小。
二、金属管浮子流量计AS02角位移变送器结构方式：由3块PCB及显示器组成
1、传感器及AD转换器板
2、MCU及DA转换器、电流环路电路
3、按键板
4、10位LCD显示器

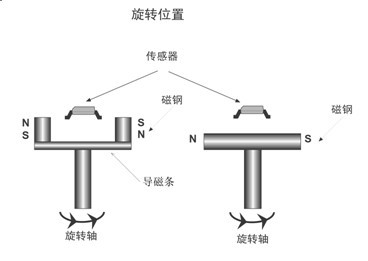

旋转磁铁安装示意图：

三、金属管浮子流量计AS02角位移变送器按键操作说明
按键使用方法：按键依次为“向上△”，“向下▽”，“向右›”，“向左‹”
按键需大于1秒并松开大于1秒后才有效，按键可组合应用。
提示：如果按键按错，可以直接移到所需按键或按键组合，然后松开。
段式LCD 显示的英文字符比较牵强，LCD-- 液晶显示器。
为最终用户：
1、参数显示：
设备平时显示累计流量值，按“向左‹”键，依次显示：“CF    nnn.nn”即时流量。LooP    nn.nn”环路电流。“°C    nn.nn” 传感器温度。“CoF  (En)  n.nn”小流量不累计百分率，En显示表示此功能有效。“Ho (En) n.nn” 即时流量上限报警百分率，En显示表示此功能有效。“UL (En) n.nn” 即时流量下限报警百分率，En显示表示此功能有效。“Sn   nnnnn”用户序列号。 “End” 终了。如果一段时间内无按键，LCD将回到显示累计流量值，可以按“向右›”键锁定当前显示一段时间，此时有“_”显示。

2、参数设置：(如果不设置，直接按“向左‹”键进入下一项目)
同时按下“向上△”和“向下▽”，显示器显示：“PASS    n.nnn”,
提示输入密码1000，有小数点的位置的当前数字位置，“向上△”和“向下▽”分别可以增大，减小当前数字，按“向右›”键可以循环右移当前数字，按“向左‹”键确认，如果密码正确，显示“PASS_Ed 2”，否则显示“Error”。

设置超量报警：
如果密码通过，再次同时按下“向上△”和“向下▽”，LCD显示“Ho   n.nn”,此时为设置高端报警值，其中n.nn为相对于满量程的倍率，例如：0.95为当流量超过95%满量程时，输出报警信号。按“向上△”键，进入编辑模式，相应数字位闪动，按“向上△”键循环增大闪动位数码，如果超过9，将回0。按“向下▽”键切换此报警功能有效（显示 En）/无效。按“向左‹”键进入下一项目设置。

设置不足量报警：LCD显示“ULn.nn”, 此时为设置低端报警值，其中n.nn为相对于满量程的倍率，例如：0.15为当流量低于15%满量程时，输出报警信号。按“向上△”键，进入编辑模式，相应数字位闪动，按“向上△”键循环增大闪动位数码，如果超过9，将回0。按“向下▽”键切换此报警功能有效（显示 En）/无效。按“向左‹”键进入下一项目设置。

校准零位及满程：LCD显示“4_CAL nn.nn”，将量程置于零位，按“向上△”键，“_”闪动，如果要重定位零位，再按“向上△”键，“_”不闪动，再按“向上△”键，“_”闪动。按“向左‹”键，LCD显示“20_CAL nn.nn”，将量程置于满量程位，按“向上△”键，“_”闪动，如果要重定位满量程位，再按“向上△”键，“_”不闪动，再按“向上△”键，“_”闪动。按“向左‹”确认并进入下一项目设置。零位和满量程只能同时设置才会有效。

重载零位及满程缺省值：LCD显示“rELoAd  ?”,如果想恢复零位及满程工厂设置值，按“向上△”键，“？”闪动，然后按“向下▽”键确认。

设置小流量不累计比率：LCD显示“Cof      n.nn”, 此时为设置小流量不累计比率（相对于满量程），按“向上△”键，当前数字位闪动，再按“向上△”键，相应数字增大，如果这个数字大于9，将回0。按“向下▽”键切换此功能有效（显示 En）/无效。按“向左‹”键进入下一项目设置。

设置序列号：LCD显示“Sn    nnnnn”, 按“向上△”键，当前数字位闪动， 按“向上△”和“向下▽”分别可以增大，减小当前数字，按“向右›”键可以循环右移当前数字。按“向左‹”键进入下一项目设置。

更改密码：LCD显示“PASS   nnnn”, 按“向上△”键，当前数字位闪动， 按“向上△”和“向下▽”分别可以增大，减小当前数字，按“向右›”键可以循环右移当前数字。按“向左‹”键进入下一项目设置。

清除累计量:  LCD显示“CLEAr ACC ?”, 按“向上△”键，“？”闪动，按“向下▽”清除累计量，按“向左‹”键取消并进入下一项目设置。

存储数据：
LCD显示“SAVE ?”,将设定的数据存储至EEPROM，以防断电引起数据丢失。按“向上△”键，“？”闪动，按“向下▽”存储，按“向左‹”键取消并进入下一项目设置。

设置到达底部：LCD显示“End”, 表示已到达设置功能底部。

复位：同时按下“向上△”，“向左‹”，LCD显示“rESET  ?”,“？”闪动，再同时按下“向上△”，“向左‹”，复位设备。
