一、静压式液位变送器概述
TX-DBS50型静压式液位变送器，选用进口传感器作为中心感测元件，通过感受液体的压强，得出相应液位高度，并转换成 4~20mA 的标准电流信号输出，传送给二次仪表，实现工业过程的自动控制。
TX-DBS50型静压式液位变送器有线缆投入式、杆式、螺纹式、法兰式、广泛应用于各种场合的开口容器，根据现场要求，可提供普通型、本安防爆型。
二、静压式液位变送器尺寸及接线图

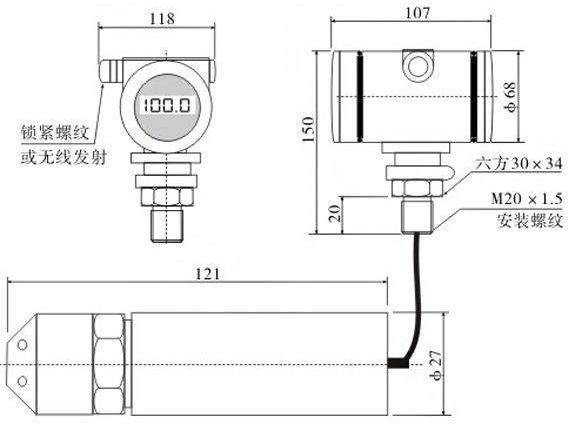

1、静压式液位变送器尺寸

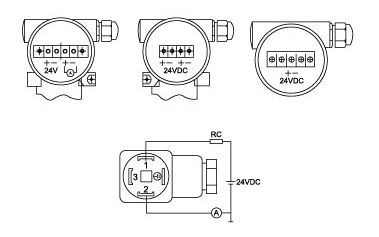

2、静压式液位变送器接线图

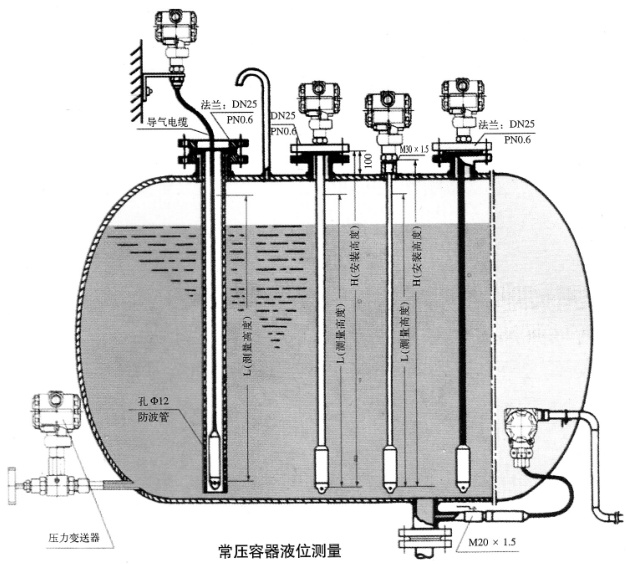

三、静压式液位变送器简易安装图

四、静压式液位变送器安装使用注意事项
1、打开包装检查量程范围与原订货参数是否一样，未经天信仪表有限公司同意，切勿任意拆卸、禁止碰撞触摸传感器隔离膜片。
2、被测介质严禁结晶，当环境温度较低时，变送器如不使用应将其拆下，以防结晶损坏膜片。
3、当介质温度较高时，应采取隔离装置。
4、安装位置避免强烈震动和冲击，如震动较大可远传引压。
5、介质中如有较大杂质时，应选法兰取压，或加过滤装置。
6、安装位置昼远离大功率的电器设备，以防干扰。
7、变送器可垂直、倾斜或水平装在罐体、槽内，应注意不让泥沙埋没或堵塞膜片；
8、在介质波动较大的场合，应采取固定措施，如采用孔φ12的防波管；
9、导气电缆除除作为电源和信号转换外，主要为引入大气补偿用，安装时注意不要挟持过紧，折弯过锐；
10、壳体垂直安装在罐体上方或附近的支架上，应保证防晒透气，安装位置应便于接线与调校。
