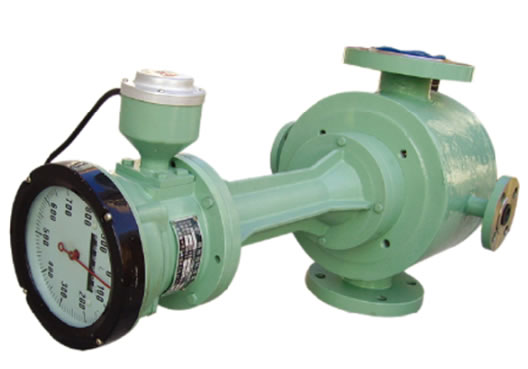

沥青专用椭圆齿轮流量计

关键字：沥青专用椭圆齿轮流量计,椭圆齿轮流量计

一、沥青专用椭圆齿轮流量计用途
沥青专用椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
二、沥青专用椭圆齿轮流量计原理
沥青专用椭圆齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。
三、沥青专用椭圆齿轮流量计特点

型号项目	LC-A铸铁		LC-E铸钢		LC-B不锈钢
公称压力MPa	1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度	2-200mPa.s
被测液体温度	-20℃~+100℃
流量范围m3/h
型号精度等级公称口径DNmm	LC-A铸铁		LC-E铸钢		LC-B不锈钢
型号精度等级公称口径DNmm	0.5级	0.2级	0.5级	0.2级	0.5级	0.2级
10	0.08~0.4	0.1~0.4	0.08~0.4	0.1~0.4	0.1~0.5	0.1~0.5
15	0.25~1.5	0.3~1.5	0.25~1.5	0.3~1.5	0.3~1.5	0.3~1.5
20	0.5~3	0.6~3	0.5~3	0.6~3	0.6~3	0.6~3
25	1~6	1.2~6	1~6	1.2~6	1.2~6	1.2~6
40	2.5~15	3~15	2.5~15	3~15	3~15	3~15
50	4~24	4.8~24	4~24	4.8~24	4.8~24	4.8~24
80	10~60	12~60	10~60	12~60	12~60	12~60
100	16~100	20~100	16~100	20~100	20~100	20~100
150	32~190	38~190	32~190	38~190	38~190	38~190
200	34~340	68~340	34~340	68~340	68~340	68~340
