射频导纳物位开关安装与接线
关键字:射频导纳物位开关,导纳物位开关,物位开关

一、射频导纳物位开关安装

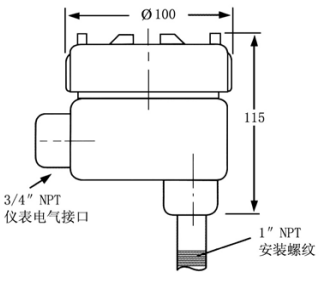

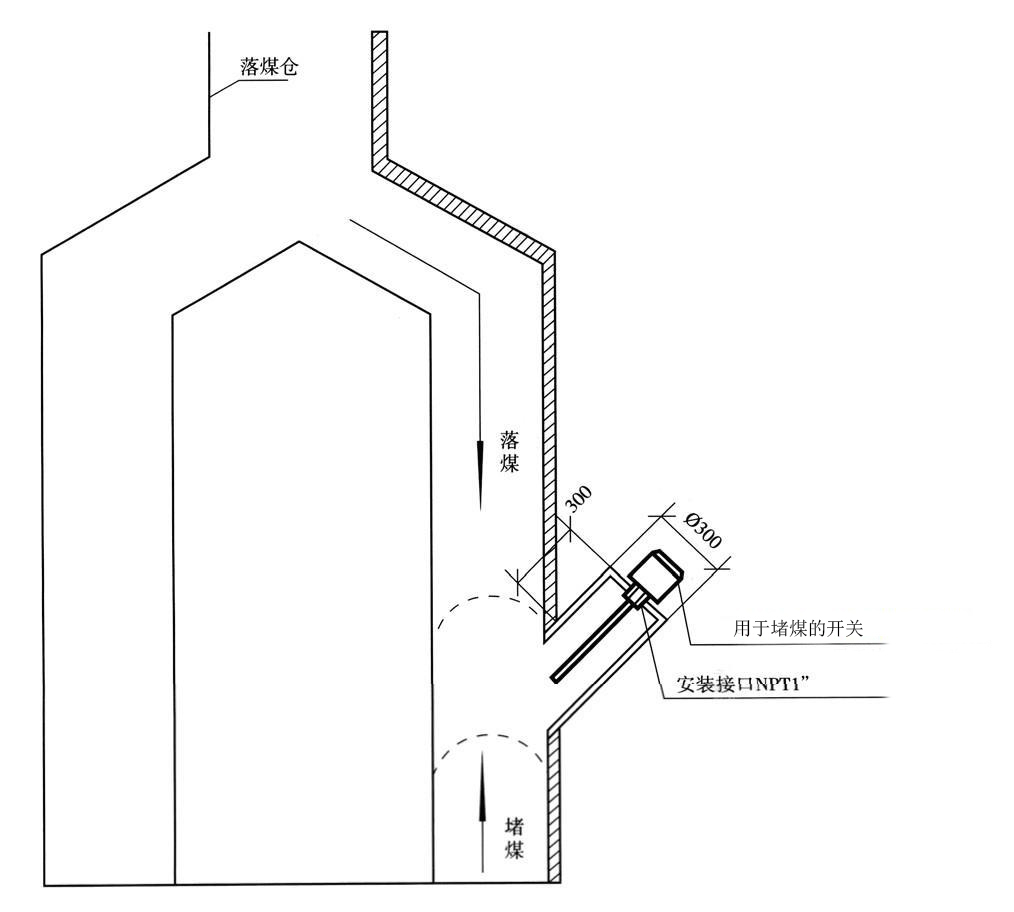

射频导纳物位开关探头安装的标准方法是 NPT1″螺纹安装,也可采用法兰安装,可采用水平或垂直安装。将探头的NPT1″螺纹旋入器壁或容器顶部的NPT接头。

注:

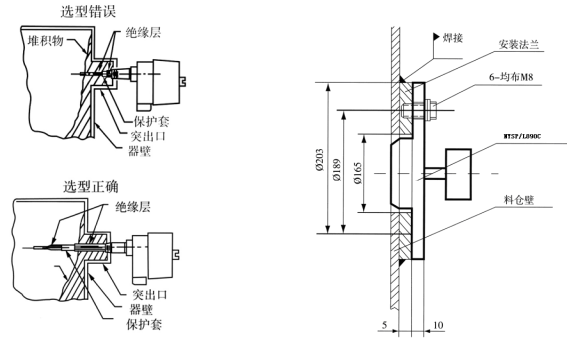

1.水平安装时,探头保护套长度必须伸入到容口壁内。
2.垂直安装时,探头总长必须等于或大于控制点位置。

二、射频导纳物位开关电子线路连接
松开M8安装电子线路螺丝,取下电子线路板,将导线拉入仪表 3/4NPT 仪表电气接口内,当导线穿过接线口后,放回电子线路“平”的一边对着接线口。导线接入连接器,重新安装M8螺丝即可。
(1)线路电源类型(115VA.C或230VA.C)交流电源线路的连接:火线(H),中线(N)和地线(G)。如果导线没有标准的黑、白、 绿三种颜色,一定要仔细不要混淆导线。注:必须接地。
(2)直流电源类(24VD.C)电源线路导线连接:原(H)端为-24V(+),原(N)端为公共端(-)和原(G)端仍为地线(G)。注:必须接地。
(3)控制继电器的连接
TX-W30型继电器输出触点是C型,2组双刀双掷,10A,115VAC,阻抗。轻型低电感负载可用于螺线管式阀门或 报警。重型电感负载必须通过中间继电器来带动。

三、射频导纳物位开关调试

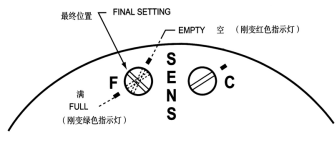

将2个灵敏调节电位器顺时针旋转增加灵敏度,逆时针旋转减少灵敏度。
(1)当两个灵敏度控制调好后,绿色灯亮,表示探头上有“有”物料存在,红色灯亮,表示“无”物料存在。
(2)安装方法有水平或垂直两种。为保证设备稳定工作应有5分钟热运动。
1、灵敏度的校正
(1)对于一个没有水的空容器,调节细(F)灵敏度控制到中间位置,然后慢慢调节粗(C)灵敏度直到状态指示灯 刚刚变红。重调细(F)灵敏度控制线找到一个刚刚变红点,记下“空”的位置。然后,将探头 插入物料重调细(F)灵敏度控制(不接触粗调灵敏度)刚好变为绿点,并记下它的位置。注意两个记号的不 同,并且重调细(F)灵敏度控制到两个记号的中间位置。这就是一个完整的调试过程。对于非水基工艺液体(不导电液体)最好的安装方法是垂直安装,当液体到达一半时报警。
(2)对于水基液体(导电液体)反时针调节灵敏度,因为水基液体容易测量,只需碰到传感探头即可,这个过程 提供最大的抗粘附能力。这是个完整的调节过程。

2、时间延时
TX-W30包括0~30秒可调时间延时,有延时开/延时关模式。这种模式典型的用处是消除控制继电器的“抖动”,或者控制循环循序。 开始时延时控制设为零(反时针到底位置)。当用延时来消除继电器抖动时,仅要求旋转最小的角度。 延时将导致在工艺物位控制点的上面或下面摆动,但平均物位仍等于控制点。超过量和不到量与延时比例有关。
3、故障报警/(失电保护)模式选择 故障报警工作反映大多数主要的故障情况,包括电源的故障,这将引起控制继电器释放电压。因此,继电器释放 电压的状态被称为“报警”状态。这就意味着如果电源消失,也会发生报警。“H”位置显示高位报警,“L”位置显示低位报警。
