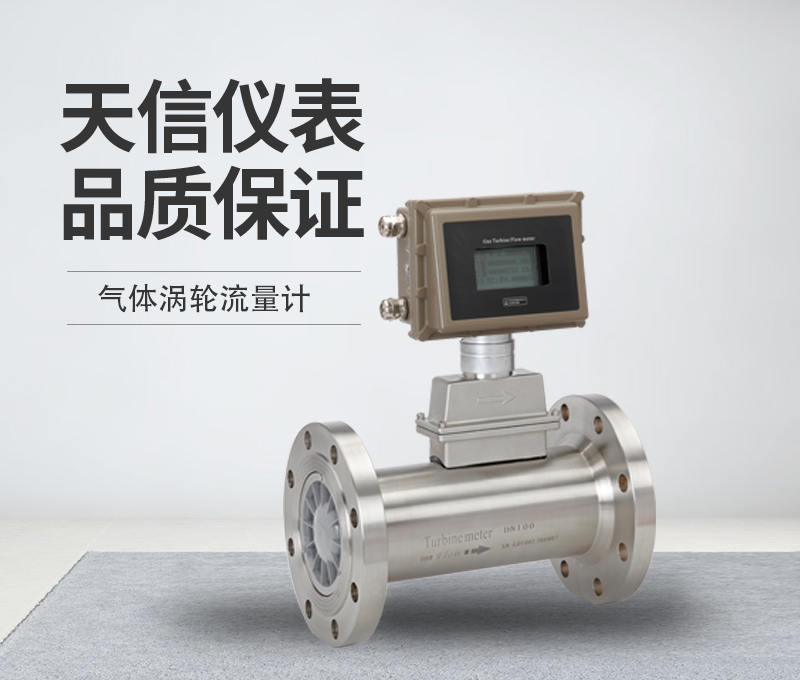

气体涡轮流量计安装连接和使用维护
关键字:气体涡轮流量计,天信气体涡轮流量计,TBQZ气体涡轮流量计

气体涡轮流量计是集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的精密计量仪表,它出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,使得流量计成为准确计量气体累积量的商业贸易计量仪表。
一、气体涡轮流量计安装连接
1、气体涡轮流量计属于精密测量仪表,在运输、仓储和操作时必须小心装卸。
2、在气体涡轮流量计装入管道前,撕去法兰进出口处的粘带,并用吹起的方法检验叶轮转动是否灵活平稳。
3、气体涡轮流量计开始安装前,特别是安装在新管路或经维修的管路上时,首先应清扫管路,去除所有的渣、铁锈及其它的管路碎屑。
4、气体涡轮流量计宜缓慢地加压和启动,快速打开阀门的冲击负载通常会损坏叶轮。
5、如果需要在涡轮流量计附近的管线上做焊接工作,则必须将涡轮流量计拆下来进行。否则,会使管道温度过高而导致流量计的永久性破坏。
6、安装气体涡轮流量计时,注意使气体流动方向与表壳上箭头所指的方向一致,安装失误会导致对涡轮流量计的破坏。
7、管道必须没有震动,管道内的气流不能有大的脉动和杂质,没有灰尘和液体,进入管路的外来物质会严重地损坏涡轮流量计,当预计气体流中可能存在损坏流量计的外来物质时,建议在涡轮流量计上游管道安装过滤器。
8、对于安装在户外的气体涡轮流量计,为了防风雨,应对其提供适当的保护措施。
9、建议气体涡轮流量计的实际使用流量应在流量计的最大额定流量的20~80%范围内。气体涡轮流量计允许短时过载,但实际最大流量不能超过气体涡轮流量计允许最大流量的20%,而且持续时间不能超过半小时。
10、流量计安装时务必保证涡轮流量计入口和出口的连接同轴对准,且各螺栓力均匀,以免影响密封效果。为了得到准确的测量结果,必须保证没有密封件从法兰伸入管线。
11、气体涡轮流量计一般应水平安装,必要时,可垂直安装。
12、严禁过滤器和流量计直接相连,过滤器和流量计之间应加一直管段,其内径为Dg,长度应知10Dg同样涡轮流量计后也应加一长度知5Dg的直管段。
13、直管段与标准法兰必须先焊好,后与流量计相连接。
14、法兰盘连接处管道内径处不应有凸起部分。
二、气体涡轮流量计使用与维修
1、工况条件的使用压力,一般应小于该流量计的最大使用压力,允许短期超压,但压力不得超过最大压力的1.5倍,时间不得超过30分钟。
2、气体涡轮流量计投入使用时,应先打开流量计上游截止阀,然后慢慢的打开下游截止阀,以免流量计因瞬时冲击超转损坏传动部件。
3、维修时则应先打开旁路截止阀,再关闭下游截止阀,然后关闭上游截止阀。以防气体倒流,冲击内部零件。上、下游截止阀都关闭后,渐渐打开泄压阀,使表压到零后方可拆卸。
4、流量计安装并投入使用后,不得随意触及螺栓、螺钉及螺母等紧固件,以免发生漏气,损坏等危险。
5、如果机芯经分解维修后,重新投入使用,需按最大使用压力先进行密封试验。
6、涡轮流量计的使用期限主要取决于滚动轴承的寿命,为了提高流量计的次使用寿命,应定期向注油孔内注天信涡轮流量计专用油,其周期应视工作条件优劣而定。一般3~6个月注一次油,如果条件恶劣,工作负荷大应15~30天注一次油。
