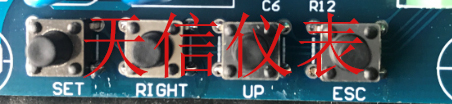

一、天信气体涡轮流量计按键说明

按键位置在后端子板上
“SET” 确认/下翻页键
“RIGHT” 移位键
“UP” 加一/上翻页键  注:小数点.用“UP”键修改  “0123456789 .”循环
“ESC” 退出键
二、天信气体涡轮流量计密码说明
1234  可修改全部参数
5555  清零累积值
5678  存储现有参数为出厂
1111  恢复参数出厂设置
三、天信气体涡轮流量计操作说明

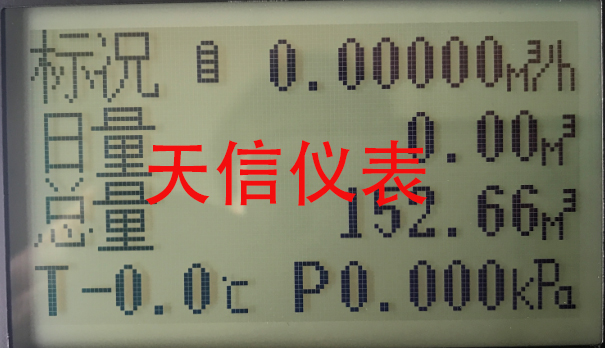

1、主界面
第一行：标准体积流量，显示“标况”；单位“m3/h”，或工况体积流量，显示“工况”；单位“m3/h”
（显示“标况”、“工况”由“第四页参数设置”项决定），有效位数6位，浮动小数点
第二行：日量体积，显示“日量”，单位“m3”，每隔24小时清零一次。有效位数10位，固定2位小数点
第三行：总量体积，显示“总量”，单位“m3”，有效位数10位，固定2位小数点
第四行：温度，显示“T”，有效位数3位，浮动小数点，单位“℃”，压力，显示“P”，有效位数5位，浮动小数点，单位“kPa”

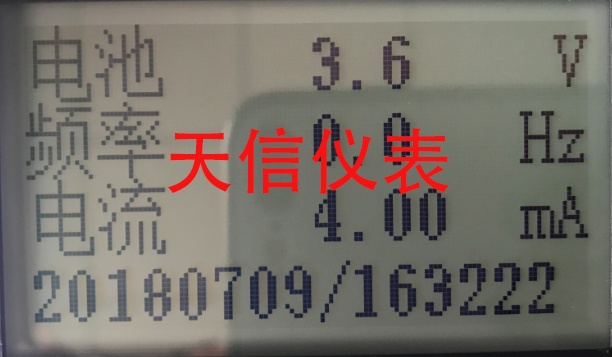

2、副界面
第一行：电池电压，显示“电池”，有效位数2位，1位小数，单位“V”
第二行：信号频率，显示“频率”，有效位数4位，1位小数，单位“Hz”
第三行：标况流量对应的电流输出值，显示“电流”，有效数字5位，2位小数，单位“mA”
第四行：系统时间，显示年/月/日/时/分/秒

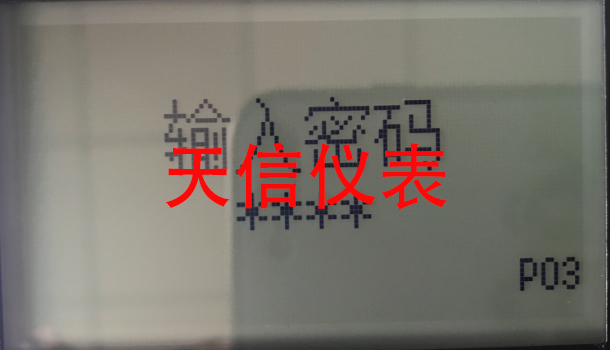

3、P03密码界面
按“SET”键翻页到密码界面，先按“RIGHT”键，“****”变成“0000”
之后通过“UP”键和“RIGHT”键修改密码，按“SET”键确认进入参数，密码正确后参数可修改，密码不正确进入只可浏览不能修改。

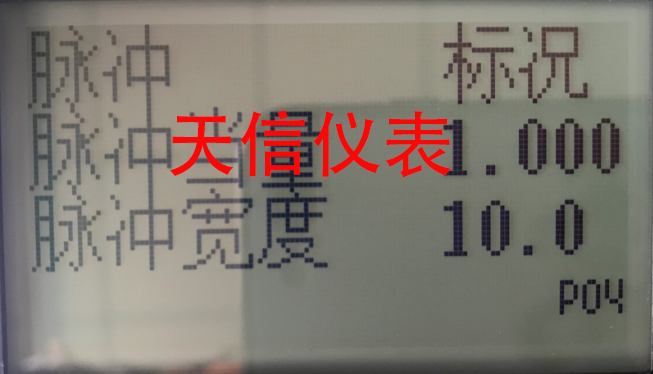

4、P04脉冲当量输出
第一行：标况脉冲当量/工况脉冲当量，“标况/工况”（也切换标/工况流量）
第二行：“脉冲当量”，有效位数4位，浮动小数，单位“m3”
第三行：“脉冲宽度”，有效位数3位，无小数，单位“ms”(占空比1：1，10ms的倍数)

5、后端子板拨码说明

单拨1：原始脉冲输出/修正频率输出。（对应P05屏设置）
单拨2：当量脉冲设置。（对应P04屏设置）
单拨3：原始脉冲输出

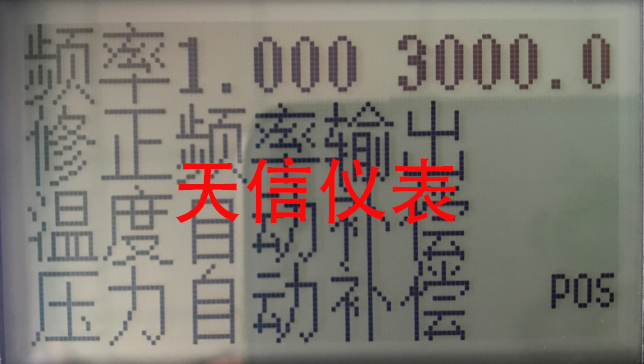

6、P05频率上下限、频率输出、温压补偿
第一行：频率限值，显示“频率”1.000-3000.0Hz，精确度为0.1Hz
第二行：“原始频率输出/标况流量0-1000Hz/修正频率输出”
第三行：“温度不补偿/温度设定补偿/温度自动补偿”
第四行：“压力不补偿/压力设定补偿/压力自动补偿”

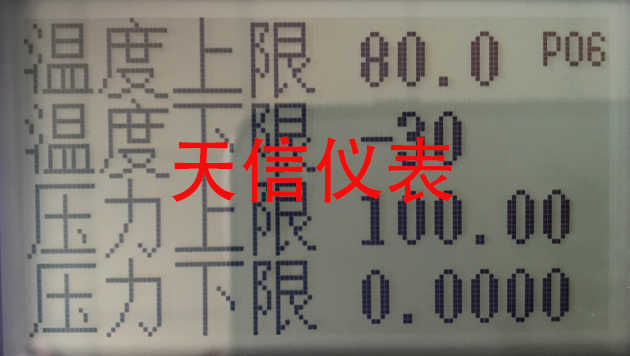

7、P06温度压力上下限
第一行：“温度上限”，有效位数3位，浮动小数点，单位“℃”
第二行：“温度下限”，有效位数3位，浮动小数点，单位“℃”
第三行：“压力上限”，有效位数5位，浮动小数点，单位“kPa”
第四行：“压力下限”，有效位数5位，浮动小数点，单位“kPa”

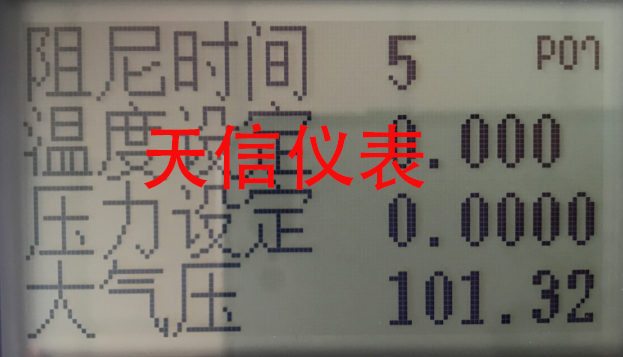

8、P07阻尼时间、温度、压力定值补偿
第一行：“阻尼时间”，1-9秒
第二行：“温度设定”，有效位数3位，浮动小数点，单位“℃”（固定补偿值）
第三行：“压力设定”，有效位数5位，浮动小数点，单位“kPa”（固定补偿值）
第四行：“大气压”，有效位数5位，浮动小数点，单位“kPa”（本地大气压）

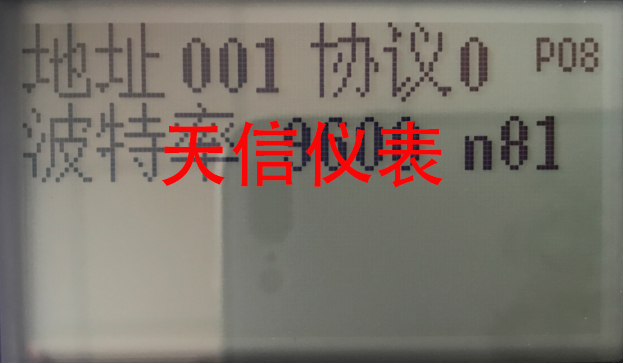

9、P08仪表地址、波特率显示
第一行：“仪表地址”，显示仪表地址：01-99，“协议0”可调式范围0-9，其中协议0和协议1有效，具体协议0和协议1区别可参考通讯协议内容。
第二行：“波特率”：1200、2400、4800、9600、19200（用“UP”键可以选定）数据格式：    支持无校验；n
偶校验：e
奇校验：o
数据位：7/8
停止位：1/2
默认：“9600、n、8、1”格式

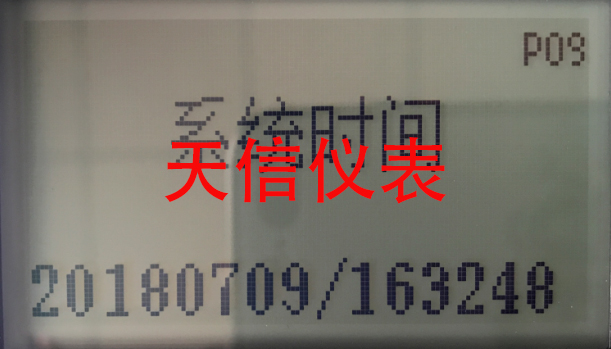

10、P09系统时间
第一行：“系统时间”
第二行：“年月日/时分秒”,“年”的高两位固定为“20”，不可以修改
11、P10～P13屏 参数按出厂默认，无需参考和调整

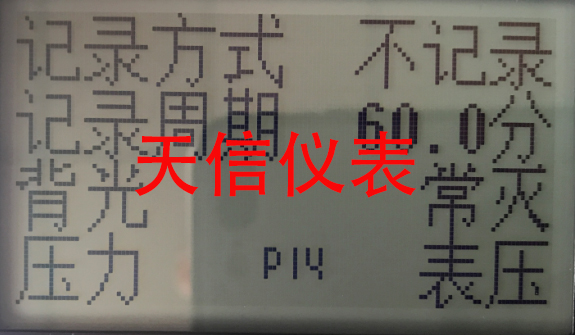

12、P14背光、压变设置
第一行：“记录方式”：“不记录/记录”
第二行：“记录周期”：“xxx分钟”（最大255分钟）
第三行：“背光”：“长灭/10秒亮/30秒亮/常亮”
第四行：“压力”：“表压/绝压”，选择“表压”表示气体压力为压变压力加大气压，选择“绝压”表示气体压力为压变压力。（注意配的表压压变则必须选择表压，绝压同理）

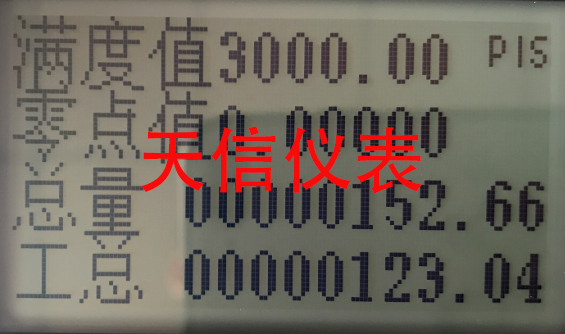

13、P15标况满度值零点值、累积量
第一行：“满度值”，标况的最大流量，有效位数6位，浮动小数点，对应电流输出的20mA
第二行：“零点值”， 标况的最小流量，有效位数6位，浮动小数点，当实时流量小于最小值时，输出4mA。
第三行：“总量”，标况累积量，有效位数10位，固定2位小数点
第四行：“工总”，工况累积量，有效位数10位，固定2位小数点
累积流量不实时刷新，可以修改为任意值（包含累计量清零功能）单位m3。

14、P16流量修正点
第一行：“第1点频率”，有效位数4位，浮动小数，单位“Hz”
第二行：“第1点修正”，有效位数5位，浮动小数
第三行：“第2点频率”，有效位数4位，浮动小数，单位“Hz”
第四行：“第2点修正”，有效位数5位，浮动小数
频率设置由小到大，每点的修正值由标定每点的系数/平均系数得出。
