双法兰差压液位变送器安装方法
关键字:双法兰差压液位变送器,差压液位变送器,液位变送器

双法兰差压液位变送器可以安装在任何高度和位置。但是用于真空场合时, 双法兰差压液位变送器的安装高度不能高于低压室法兰的水平线, 此时最好采用微波液位计来测量液位最为合适。
在液位测量中, 双法兰差压液位变送器通常用于密闭容器, 可以消除密闭容器中气体压力变化的影响。当用于开口容器时, 则高压侧法兰与容器低端法兰连接, 而低压室法兰应置于大气中, 但可以有置放位置的变化。
一、双法兰差压液位变送器安装在开口容器上

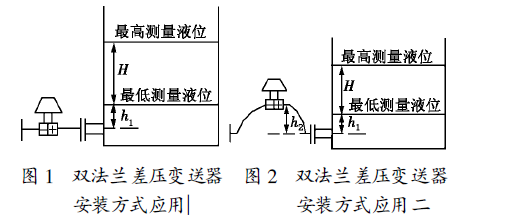

1、双法兰差压液位变送器安装在开口容器低端法兰水平线上, 且高低压室法兰与容器低端法兰在一条水平线上。 高压室法兰与容器低端法兰相连接, 并且高压室法兰、低压室法兰与容器低端法兰在一条水平线上。
2、双法兰差压液位变送器安装在开口容器低端法兰水平线以上, 且低压室法兰与容器低端法兰在一条水平线上。 高压室法兰与容器低端法兰相连接, 并且高压室法兰、低压室法兰与容器低端法兰在一条水平线上。但是双法兰差压液位变送器安装在开口容器低端法兰水平线以上。则变送器量程, 零点迁移量, 最低测量液位时作用于变送器上等效静压差, 最高测量液位时, 作用于变送器上等效静压差, 变送器检验范围均与本节1) 相同。对应于变送器的输出( 若变送器为正作用) 为4~ 20 mA 。

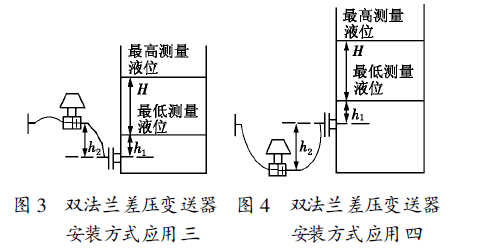

3、双法兰差压液位变送器安装在开口容器低端法兰水平线以上, 且低压室法兰与容器低端法兰不在一条水平线上。双法兰差压液位变送器安装在开口容器低端法兰水平线以上, 高压室法兰与容器低端法兰相连接, 低压室法兰与容器低端法兰不在一条水平线上。

4、 双法兰差压液位变送器安装在开口容器低端法兰水平线以下, 且低压室法兰与容器低端法兰不在一条水平线上。

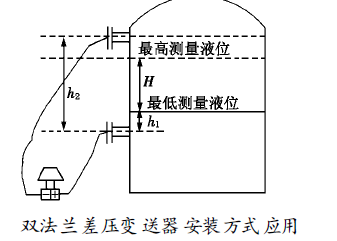

二、双法兰差压液位变送器安装在密闭容器上
1、双法兰差压液位变送器安装在密闭容器低端法兰水平线上, 且高低压室法兰与容器高低端法兰相连接, 并且变送器与容器低压法兰在一条水平线上。
2、双法兰差压液位变送器安装在密闭容器低端法兰水平线以下, 且高低压室法兰与容器高低端法兰相连接, 并且变送器安装在密闭容器低端法兰水平线以下, 如图7所示。则变送器量程, 零点迁移量, 最低测量液位时作用于变送器上等效静压差, 最高测量液位时作用于变送器上等效静压差, 变送器检验范围。

4、双法兰差压液位变送器安装在密闭容器高端法兰水平线以上, 且高低压室法兰与容器高低端法兰相连接。
