一、数显中圆图记录仪概述
数显中圆图记录仪采用整体化设计，导电塑料电位器反馈，精密磁电机驱动记录机构；全LED数码管指示、圆图记录；结构简单，通用性强、密封性好，可靠性高。与相应的传感元件或变送器配套使用，可对温度、流量、压力、位移量、电量等多种工业参数进行指示、记录、报警或控制。广泛使用于石油、化工、冶金、机械、食品、酿造、造纸等多种行业和领域。

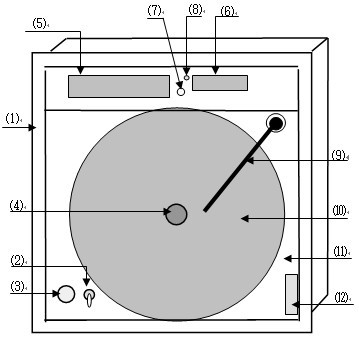

二、数显中圆图记录仪组件功能
1、机壳
2、电源开关
3、保险丝座及保险丝：装0.2A保险丝管
4、磁性压纸帽：拔插此帽更换记录纸。
5、测量值数字显示窗：
6、设定值数字显示窗
7、设定值显示转换按钮：弹起显示第一设定值，上灯亮；按下显第二设定值下灯亮。
8、设定值显示指示灯。
9、记录笔杆：下端装纤维墨水笔。
10、记录纸：线性中圆图记录纸。
11、托架
12、设定旋钮：上旋钮设定第一设定值，下旋钮设定第二设定值。
三、数显中圆图记录仪技术条件
1、测量显示方式：四位0.8"数码管显示;
2、基本指示误差：不超过全量程的±0.5%;
3、不灵敏区：不超过全量程的±0.2%;
4、平衡时间：小于1秒;
5、记录误差：不超过全量程的±1%;
6、记录纸：24小时标准线性园图记录纸或按用户需要定制;
7、设定值显示方式：四位0.5"数码管显示;
8、控制点设定范围：不小于全量程的 5~100%;
9、设定值附加误差：不超过全量程的±1%;
10、控制反应时间：1.5秒左右；
11、触点容量：AC220V／2A;
12、供电电源：AC220Ｖ±10%／50HZ;
13、消耗功率：小于10VA;
14、绝缘电阻：电源端子对地　 DC500V／20MΩ以上;输入信号对地　 DC500V／20MΩ以上;输入信号对电源 DC500V／20MΩ以上;
