一、天信涡街流量计的安装
(1)安装地点的选择
a. 环境温度:流量计的工作环境温度不低于-40℃,不高于+55℃,如受到生产设备的热幅射时,应采取隔热和通风措施。
b. 环境空气:避免将流量计安装在含腐蚀性气体的环境中，如只能安装在含腐蚀性气体的环境中,则需提供充分的排风措施。
c. 机械振动和冲击:   流量计的结构是坚固的,不会因振动而损伤,但振动会产生干扰信号,若管道上的振动和冲击强烈,而介质流速又低，则可能导致干扰信号大于流量信号,造成示值误差。因此,流量计应当尽可能安装在振动和冲击小的场所,安装位置在5～20Ｈｚ的振动频率下,要求振动加速度不大于1ｇ,否则应采取减振措施。例如,在流量计安装处振源来向的管道上加装固定支撑,并安装防振垫等措施。
特别注意:在空压机出口处振动较强,不能安装流量计,应安装在储气罐之后.
d. 流量计安装地点周围应有充裕的空间，安装在高处的流量计应尽量有工作平台,以便于安装和维修。此外,为了维修检查方便,附近应有可供测量仪器用的交流220Ｖ电源插座。
e.流量计最好安装在室内,必须安装在室外时,应有防晒和防潮措施.
f.流量计安装地点应远离大功率电机,变频器,大功率变压器和无线电收发机,否则,有可能造成仪表不能正常工作.
(2)对安装管道的要求
a.流量计上游侧和下游侧必须要有足够长的同径直管段。长度应符合下表的要求。
●法兰卡装式(法兰连接式)流量计直管段

管道情况	上游	下游	管道情况	上游	下游
同心渐缩管,全开阀门	＞15D	＞5D	同平面两个90毒直弯头	＞25D	＞5D
同心渐扩管,全开阀门	＞20D	＞5D	不同平面两个90毒直弯头	＞40D	＞5D
上游90度直弯头或T形接头	＞20D	＞5D	半开闸阀	＞50D	＞5D

●插入式涡街流量计直管段

b.在规定的直管段长度内,管道入流段与出流段目测应是平直的。为保证被测介质满管,流量计应尽量避免安装在调节阀、半开闸阀的下游。一般情况下不在扩大管后安装流量变送器。
c.流量计可垂直、水平或其它任何角度进行安装,将流量计安装在垂直或倾斜管道上时,
流体流向应是自下而上的。
d.需要在流量计附近装设取压或测温点时,取压点应在流量计后3Ｄ以外,测温点应在流量计5Ｄ以外。
e.为方便检修流量计,强烈建议安装旁通管.在需清洗的管道上或所安装流量计的管道不能断流的情况下,就必须安装旁通管道.
(3)涡街流量计的安装
在安装时必须注意下列事项:
a. 被测介质流向必须与流量计上的流向箭头标志一致。
b. 安装卡装式流量计时,可通过专用凹面法兰的凹面保证管道和流量计流通本体同心。并注意密封垫不能深入管中.
(4). 插入式涡街流量计安装在管道上,需要在安装处开一个φ87圆孔。

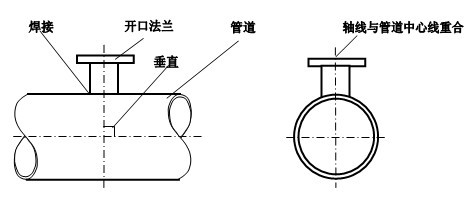

在圆孔处焊上随流量计提供的连接法兰，要求开口法兰短管必须垂直管道并且短管的轴线与管道中心线重合。如图五所示。
连接法兰的短管上有加工的凸台，凸台和管道外壁对齐，然后进行焊接。

a.根据需要确定是否安装球阀。在维修时装拆流量计时允许中断流量，则不需要装球阀；如果不允许中断流量，则需要装球阀。球阀由我公司配套供应，型号为：Q41F16（DN80），若需要安装球阀，订货时必须注明。
b.如果需要安装球阀，先将球阀装在开口法兰上，然后打开球阀，再将插入式涡街流量计装在球阀上，见图三。如果不需要安装球阀，则直接将插入式涡街流量计装在开口法兰上，安装时请注意测速本体应在管道中心处。
(二)天信涡街流量计的接线
说明: a.安装流量计的管道及放大器壳体应有良好的接地(接地电阻不大于10Ω)。
b.流量计采用二线制接线，推荐采用ＡＶＰＶ2×0.5双芯屏蔽线。
(1)TXLUGB-I型(脉冲输出)接线图

(2)LUGB-Ⅱ型(电流输出)
