涡街流量计口径确定和安装设计
关键字:涡街流量计,卫生型涡街流量计,温压补偿涡街流量计

一、涡街流量计安装环境要求
1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2、避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3、避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4、涡街流量计应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5、涡街流量计最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6、涡街流量计安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
二、涡街流量计管道安装要求

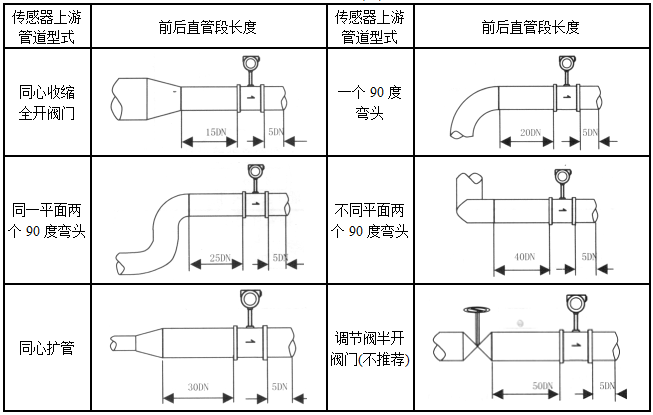

1、涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。

2、涡街流量计上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db,上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3、涡街流量计与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6~8D处。
5、涡街流量计在在管道上可以水平、垂直或倾斜安装。
6、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动。
7、测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处。


8、测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。
