一、涡街流量计概述
TX-LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。
TX-LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。
TX-LUGB 系列涡街流量计可以与金湖天信仪表有限公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二、涡街流量计工作原理
涡街流量计的基本原理是卡门涡街原理，即“涡街旋涡分离频率与流速成正比”。

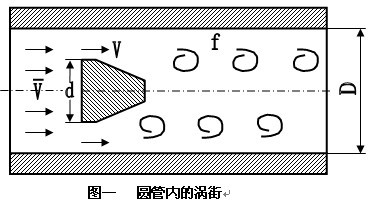

流量计流通本体直径与仪表的公称口径基本相同。如图一所示，流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离，在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明，旋涡分离的频率与柱侧介质流速成正比。

式中:
f-柱体侧旋涡分离的频率(Ｈｚ);
v-柱侧流速(ｍ/ｓ);
d-柱体迎流面宽度(ｍ);
Sr-斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。

三、涡街流量计产品特点
传感器测量探头采用特殊工艺封装，耐高温可达350℃
敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长
传感器采用补偿设计，提高仪表抗震性
结构简单、无可动件，耐用性高
在规定雷诺数范围内，测量不受介质温度、压力、粘度影响
流量计可应用于防爆场合，安全性好
量程比宽，可达10:1   15:1
通用性强，可测量不洁净的气体、液体

四  技术参数
1、环境温度:(-40～55)℃ ;
2、相对湿度:(5～90)% ;
3、大气压力:(86—106)Kpa
4、公称通径:(15～1500)mm（大于200mm为插入式结构）；
5、测量介质:液体、气体、蒸汽;
6、公称压力:1.6Mpa   2.5Mpa   4.0Mpa
7、介质温度:(-40～+350)℃;
8、精度等级:0.5级,1.0级1.5级,2.5级;
9、线性度:≤±1.5％;
10、重复性:≤0.5％,≤1.0% ;
11、输出信号:电压脉冲;(4～20)mA DC（两线制）;
供电电源:电压脉冲   12V DC或24V DC;
         电流型     24V DC
         智能电流型     24V DC
         智能电池型     3.6V DC
负载电阻:最大负载电阻不超过350Ω。
本体材质:304不锈钢
连接方式:(15～300)mm法兰卡装式结构;
         (200～1500)mm为插入式结构;
保护等级:IP65,IP67 ;
电缆接口:PG10
防爆类型:本安型; 隔爆型
防爆标志:iaⅡCT6; dIIBT4

五、工况流量范围（m3/h）

仪表型号	公称通径DN   （mm）	流量范围 （m3/h）
		液体	气体	蒸汽
TX-LUGB-	15	0.4—4	4—30	3.2—18
TX-LUGB-	20	0.7—7	6—40	5—32
TX-LUGB-	25	1—10	11—70	9—60
TX-LUGB-	32	1.5—15	17—150	15—130
TX-LUGB-	40	2—25	24—240	20—200
TX-LUGB-	50	3—45	37—370	32—320
TX-LUGB-	65	5.5—75	65—650	55—540
TX-LUGB-	80	8.5—110	95—950	81—810
TX-LUGB-	100	16—180	150—1500	130—1300
TX-LUGB-	125	25—270	245—2400	200—2000
TX-LUGB-	150	35—350	360—3600	290—2900
TX-LUGB-	200	60—600	600—6000	550—5000
TX-LUGB-	250	90—900	900—9000	800—8000
TX-LUGB-	300	135—1350	1350—13500	1150—11500
TX-LUGB-	350	185—1850	1850—18500	1550—15500
TX-LUGB-	400	240—2400	2400—24000	2100—21000
TX-LUGB-	450	300—3000	3000—30000	2600—26000
TX-LUGB-	500	380—3800	3800—38000	3300—33000
TX-LUGB-	600	550—5500	5500—55000	5100—51000
TX-LUGB-	700	750—7500	7500—75000	7000—70000
TX-LUGB-	800	950—9500	9500—95000	9000—90000
TX-LUGB-	900	1200—12000	12000—137000	11000—110000
TX-LUGB-	1000	1400—1400	14000—140000	13500—135000
TX-LUGB-	1200	2000—20000	20000—200000	19500—195000
TX-LUGB-	1300	2200-22000	22000-220000	21000-210000
TX-LUGB-	1400	2750-27500	27500-275000	27000-270000
TX-LUGB-	1500	3150-31500	31500-315000	31000-310000

六、涡街流量计安装结构图

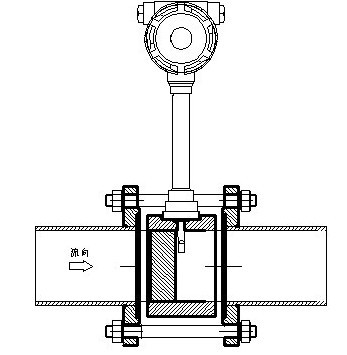

(一)法兰卡装式涡街流量计安装结构图

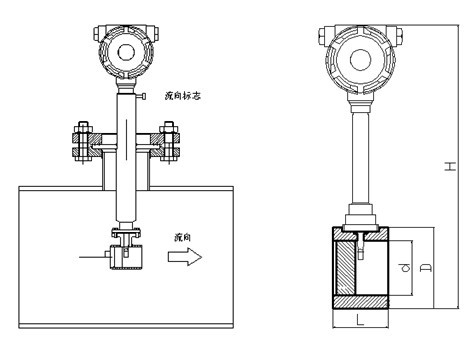

(二) 插入式涡街流量计安装结构图

(三)涡街流量计结构尺寸

公称直径	内径	卡装式本体
		长L	外径D	总高H
15	15	50	88	335
20	20	50	88	335
25	25	50	88	335
32	32	50	88	335
40	39	50	88	335
50	49	70	88	335
65	64	70	105	345
80	79	80	117	365
100	99	80	140	382
125	125	70	168	395
150	149	70	190	425
200	207
250	259
300	309
