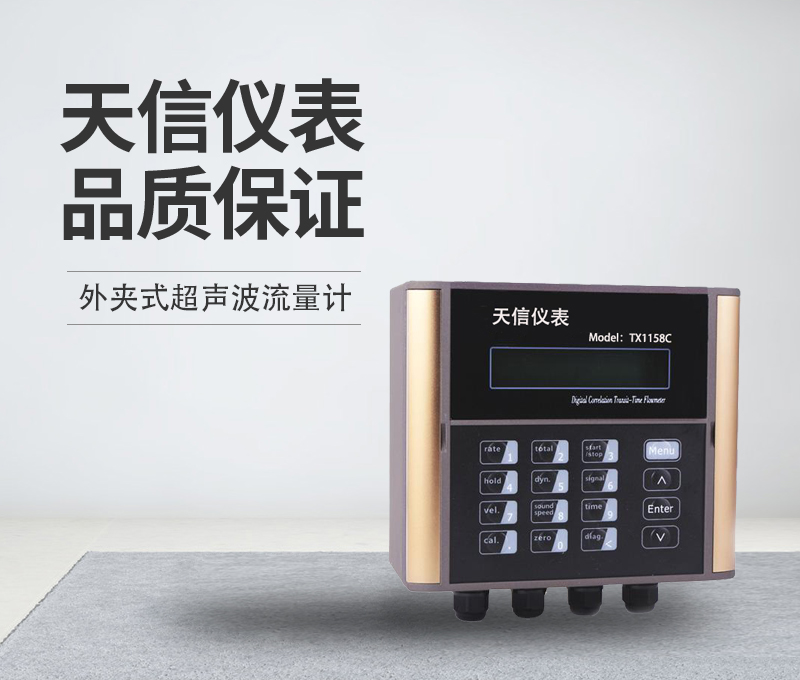

外夹式超声波流量计流量测量点选择和安装使用
关键字:外夹式超声波流量计,超声波流量计

一、外夹式超声波流量计流量测量点选择
外夹式超声波流量计在所有流量表的安装中是最简单便捷的。只要选择一个合适的测量点、把测量点处的管 道参数输入到流量表中,把传感器安装在管道上即可进行测量。
选择测量点时要求选择流体流场分布均匀的管段部分,以保证测量精度。安装时,应遵循以下原则:
1、选择充满流体的管段,如管路的垂直部分(流体最好向上流动)或充满流体的水平管段。
2、测量点要选择距上游10倍直径(10D)、下游5倍直径(5D)以内的均匀直管段,该范围内没有任何阀门、弯头、变径等干扰流场的装置。直管段长度推荐采用下表所示的数值。
3、在水平管段上,传感器应安装在管的9点、3 点钟位置,应避开6点、12点的位置,以免管道底部沉淀物或管道上部的气泡、气穴引起信号的衰减。
4、要保证测量点处的温度在可工作范围以内。
5、充分考虑管内壁结垢状况,尽量选择无结垢的管段进行测量,不能完全满足时,需把结垢考虑为衬里以求得到较好的测量精度。
6、选择管材均匀致密,易于超声波传输的管段。

二、外夹式超声波流量计流量传感器安装
在安装外夹式流量传感器之前,须把管道外表面欲安装的区域清理干净,除去锈迹、油漆,选择出管 材致密部分进行传感器安装。在传感器的中心部分和管壁涂上足够的耦合剂,将耦合剂进行挤压,保证传感器和管壁之间无气泡存在,然后把外夹式传感器紧贴在管壁上捆绑好。
两个传感器应安装在管道管轴的水平方向上。两个传感器的安装方向应为同向平行 在安装过程中,千万注意在传感器和管壁之间不应有气泡或沙砾。对水平管,传感器应安装在管道界面的 水平轴上(3点或9点钟的位置),以防管内上部可能存在气泡。如果受安装地点空间的限制而不能水平对称安装传感器,可在保证管内始终充满液体(管内上部无气泡)的条件下,垂直或有倾角地安装探头。
1、安装间距
外夹式超声波流量计安装间距是指两只传感器相对的两个端面之间的距离。在输入了所需的参数以后,查看显示窗口25所显示的数字,并使传感器的间距符合25号窗口的数据。
2、安装类型
外夹式超声波流量计安装方式共有三种。这三种方式分别称为V法、Z法和N法。 一般在小管径100~300mm(4"~12")时可先选用V 法;V法测不到信号或信号质量差时则选用Z法;管径在 300mm(12")以上或测量铸铁管时应优先选用Z法。
N法是较少使用的方法,适合管径在 50mm(2")以下管道。
3、V法安装在一般情况下是标准的安装方法,使用方便,测量准确。可测管径范围为25mm(1")至大约400mm(16")。安装流量传感器时,注意两传感器水平对齐,其中心线与管道轴线水平一致。

4、Z法安装,当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚,造成V法安装的流量计信号弱,导致仪表不能正常工作时,要选用Z法安装。原因是:使用Z法时,超声波在管道中直 接传输,没有折射(称为单声程),信号衰耗小。Z法可测管径范围为100mm(4")至大约800mm(32")。实际安装流量计时,建议300mm(12")以上的管道选用Z法。

5、N法安装时,超声波束在管道中折射两次穿过流体三次(三个声程),适于测量小管径管道。N法通过延长超声波传输距离,提高了测量精度。
