涡轮流量计安装使用及故障处理
关键字:涡轮流量计,

一、涡轮流量计安装注意事项
1、涡轮流量计安装场所
涡轮流量传感器应安装在便于维修,管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计的典型安装管路系统。图中各部分的配置可视被测对象情况而定,并不一定全部都需要。涡轮流量计对管道内流速分布畸变及旋转流是敏感的,进入传感器应为充分发展管流,因此要根据传感器上游侧阻流件类型配备必要的直管段或流动调整器。若上游侧阻流件情况不明确,一般推荐上游直管段长度不小于20D,下游直管段长度不小于5D,如安装空间不能满足上述要求,可在阻流件与传感器之间安装流动调整器。传感器安装在室外时,应有避直射阳光和防雨淋的措施。

2、连接管道的安装要求
水平安装的传感器要求管道不应有目测可觉察的倾斜(一般在5°以内),垂直安装的传感器管道垂直度偏差亦应小于5°。
需连续运行不能停流的场所,应装旁通管和可靠的截止阀,测量时要确保旁通管无泄漏。
在新铺设管道装传感器的位置先介入一段短管代替传感器,待:“扫线”工作完毕确认管道内清扫干净后,再正式接入传感器。由于忽视此项工作,扫线损坏传感器屡见不鲜。
若流体含杂质,则应在传感器上游侧装过滤器,对于不能停流的,应并联安装两套过滤器轮流清除杂质,或选用自动清洗型过滤器。若被测液体含有气体,则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。
若传感器安装位置处于管线的低点,为防止流体中杂质沉淀滞留,应在其后的管线装排放阀,定期排放沉淀杂质。
点频率值,下排为该流量点仪表系数。三个菜单可用F键循环切换。
二、涡轮流量计使用注意事项
1、投入运行的启闭顺序
未装旁路管的流量传感器,先以中等开度开启流量传感器上游阀,然后缓慢开启下游阀。以较小流量运行一段时间(如10分钟),然后全开上游阀,再开大下游阀开度,调节到所需正常流量。
装有旁路管的流量传感器,先全开旁路管阀,以中等开度开启上游阀,缓慢开启下游阀,关小旁路阀开度,使仪表以较小流量运行一段时间。然后全开上游阀,全关旁路阀(要保证无泄漏),最后调节下游阀开度到所需的流量。
2、低温和高温流体的启用
低温流体管道在通流前要排净管道中的水分,通流时先以很小流量运行15分钟,再渐渐升高至正常流量。停流时也要缓慢进行,使管道温度和环境温度逐渐接近。高温流体运行与此相类似。
3、其他注意事项
启闭阀应尽可能平缓,如采用自动控制启闭,最好用“两段开启,两段关闭”方式,防止流体突然冲击叶轮甚至发生水锤现象损坏叶轮。
检查流量传感器下游压力。当管道压力不高,在投入运行初期观察最大流量下传感器下游压力是否大于公式5计算的pmin,否则应采取措施以防止产生气穴。
流量传感器的仪表系数是经过标准装置校验后,供给用户校验单上写明的,谨防丢失。传感器长期使用因轴承磨损等原因,仪表系数会发生变化,应定期进行离线或在线校验。若流量超出允许范围,应更换传感器。
有些测量对象,如输送成品油管线更换油品或停用时,需定期进行扫线清管工作。扫线清管所用流体的流向、流量、压力和温度等均应符合涡轮流量计的规定,否则会引起精确度降低甚至损坏。
为保证流量计长期正常工作,要加强仪表的运行检查,一旦发现异常及时采取措施排除。监测叶轮旋转情况,如听到异常声音,用示波器监测检测线圈输出波形,如有异常波形,应及时卸下检查传感器内部零件。如怀疑有不正常现象应及时检查。保持过滤器畅通,过滤器可从出入口压力计的压差来判断是否堵塞。要定期排放消气器中从液体逸出的气体等等。

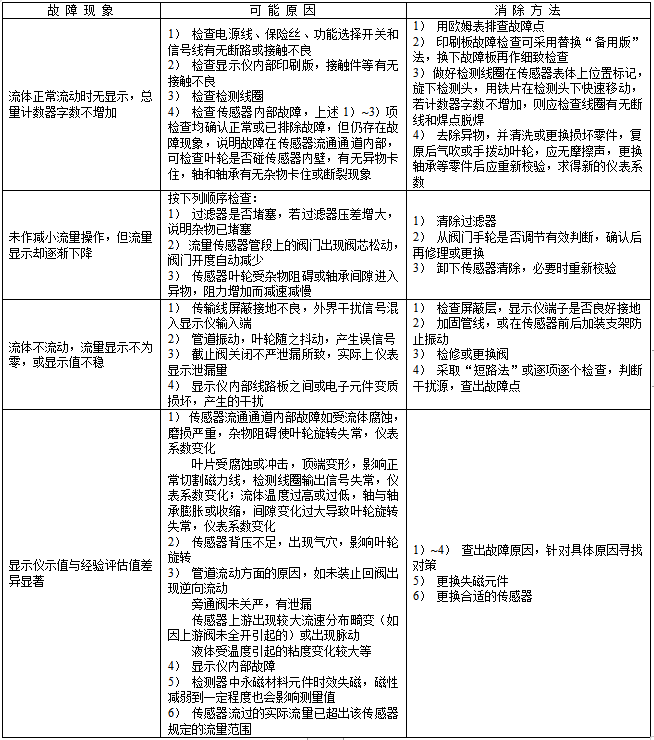

三、涡轮流量计常见故障及处理方法
