无纸记录仪的安装与接线

关键字：无纸记录仪,记录仪

1、无纸记录仪外形尺寸及开孔尺寸

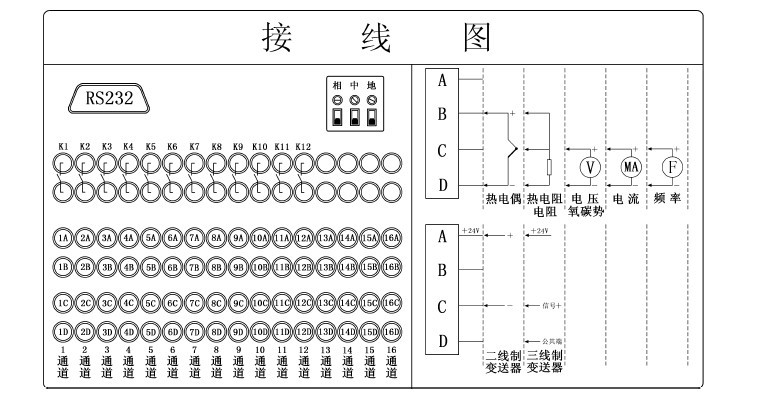

2、端子及模拟量万能输入接线
无纸记录仪背面端子功能及接线方法：

本无纸记录仪允许多种类型的信号同时输入。不同类型信号按照不同的接线方式接入表内，通道组态组成对应的信号类型，就可实现灵活配置。

3、继电器触点输出接线
本系列无纸记录仪有多达十二路继电器触点报警输出。（继电器默认为：常开）。

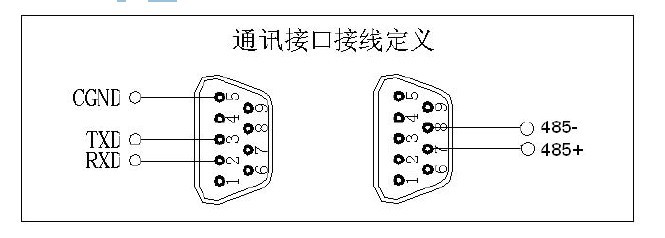

4 通讯接线
通讯口为标准9 针DB9 接口
