天信仪表成功上线48通道无纸记录仪

关键字：无纸记录仪,彩屏无纸记录仪,蓝屏无纸记录仪

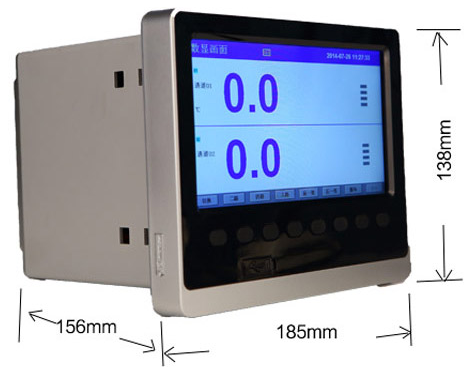

一、48通道无纸记录仪概述
彩色数据采集无纸记录仪48路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带18路报警输出，12个变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使8700具有更高的性能价格比。

二、48通道无纸记录仪主要技术参数

测量输入
输入信号	电流：0~20mA、0~10mA、4~20mA、0~10mA开方、4~20mA开方
	电压：0~5V、1~5V、0~10V、±5V、0~5V开方、1~5V开方、0~20 mV、0~100mV、±20mV、±100mV
	热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
	线性电阻：0~400Ω
	热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
输出
输出信号	模拟输出：4~20mA（负载电阻≤380Ω）、0~20mA（负载电阻≤380Ω）、0~10mA（负载电阻≤760Ω）、1~5V（负载电阻≥250KΩ）、 0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥500KΩ）
	报警输出：继电器常开触点输出，触点容量1A/250VAC（阻性负载）（！注：当负载超过继电器触点容量时，请不要直接带负载）
	馈电输出：DC24V±1，负载电流≤250mA
	通讯输出：RS485/RS232通讯接口，波特率1200~57600bps可设置，采用标准MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米；EtherNet通讯接口，通讯速率为10M，（只适用于局域网）
综合参数
测量精度	0.2%FS±1d
采样周期	1秒
设定方式	面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存。
显示方式	7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。屏幕亮度可以自由调节显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
数据备份	支持U盘和SD卡进行数据备份与转存，最大容量为8GB，支持FAT、FAT32格式
存储容量	内部Flash存储器容量64M Byte
记录间隔	1、2、4、6、15、30、60、120、240秒九档可供选择。
存储长度	24天（间隔1秒时）—5825天（间隔240秒时）计算公式：记录时间（天）= （注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算）
使用环境	环境温度：-10～50℃；相对湿度：10～90%RH（无结露）；避免强腐蚀气体。（！注：若现场环境恶劣，定货时务必特殊说明）
工作电源	AC85～264V(开关电源)，频率范围：50～60HZ，最大功耗：20VA
