旋进流量计选型与安装
关键字:智能旋进流量计,旋进流量计

一、智能旋进流量计选
用户应根据管线输气量和介质可能达到的温度和压力范围,估算出管线的最高和最低体积流量,正确选择流量计规格。当两种口径流量计均能覆盖最低和最高体积流量时,在压损允许下,应尽量选小口径。
选型计算公式如下:
Qg=Zg/Zn·Pn/(Pg+Pa)·Tg/Tn·Qn=101.325/(Pg+Pg)·(1/Zn/Zg)·(Tg/293.15)·Qn

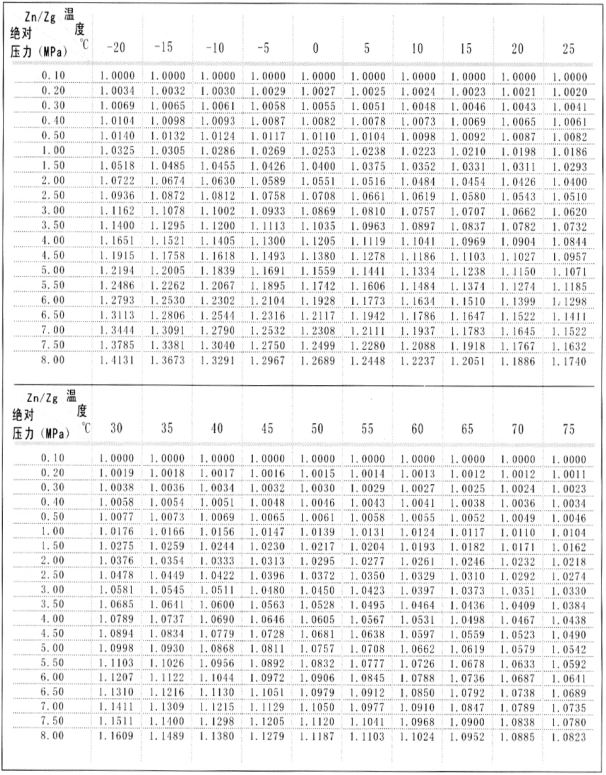

式中:Tg、Pg、Pa含义同上,Qg为体积流量,Qn为标准体积流量,Zn/Zg数值列于表2。因计算步长较大,表内数据仅供参考,表中数据按天然气真实相对密度Gr=0.600,氮气和二氧化碳摩尔分数均为0.00计算。当介质压力低于0.1MPa,均可按Zn/Zg=1.00估算。

二、选型实例
已知某一供气管线实际工作压力范围为表压0.8MPa~1.2MPa,介质温度范围为-10℃~+40℃,
供气峰值为标准体积流量25000m3/h,供气谷值为标准体积流量5600m3/h。天然气之真实相对密度Gr=0.591,N2摩尔百分含量为Mn=1.6%,CO2摩尔百分含量为Mc=0.8%,当地大气压为101.3kPa,要求确定流量计之口径。
当介质压力为0.8MPa、温度为40℃时,压缩因子影响最小,此时当处于供气峰期时,具有最大体积流量。而当介质压力为1.2MPa、温度为-10℃时,压缩因子影响最大,此时当处于供气谷期时,具有最小体积流量。
由Gr=0.591、Mn=1.6%、Mc=0.8%、Pg=0.8MPa、温度t=40℃时,按SY/T 6143中之公式,可求得
Zn/Zg =(Fz)2=1.0127,故最大体积流量为:
Qgmax = Zg/Zn·Pn/(Pg+Pa)·Tg/Tn·Qnmax
 = 1/1.0127×101.325/(800+101.3)×(273.15+40)/293.15×25000=2964.6(m3/h)
当P=1.2MPa,温度t=-10℃时,可求得Zn/Zg=1.0355,故最小体积流量为:
Qgmin = Zg/Zn·Pn(Pg+Pa)·Tg/Tn·Qnmin
= 1/1.0355×101.325/(1200+101.3) ×(273.15-10)/293.15×5600=378(m3/h)
再由表1查得:流量计口径为200mm,即选取TDS-200B型流量计。
三、智能旋进流量计外形尺寸及安装

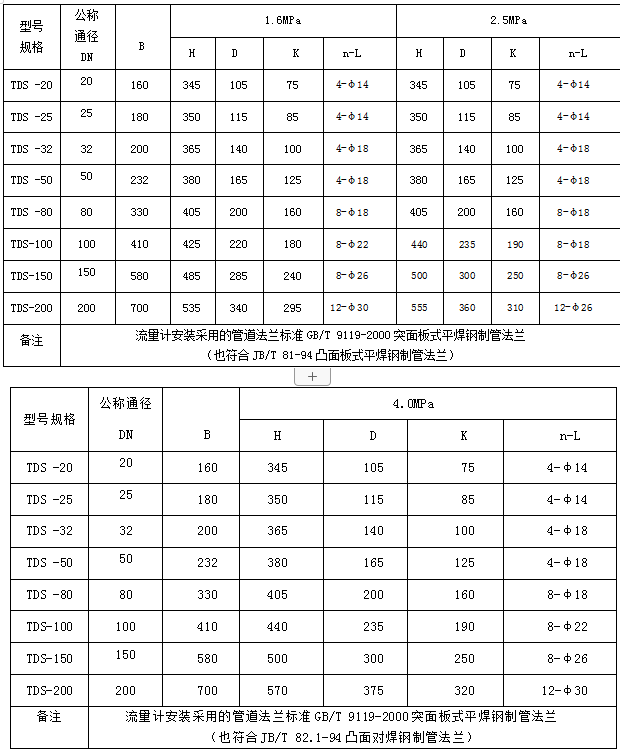

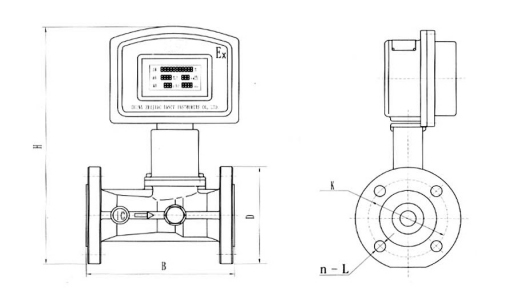

1、安装尺寸

2、流量计安装
1、严禁流量计在线焊接管道法兰。
2、安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。

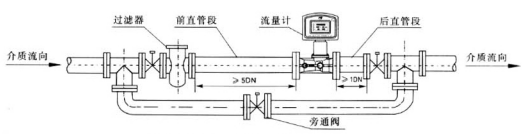

3、为了便于维修,不影响流体正常输送,建议按图所示设置旁通管道。

4、流量计前直管段≥5DN,后直管段≥1DN。
5、气体内含有较大颗粒或较长纤维杂物时,必须安装过滤器。
6、流量计可以垂直安装,或任意角度倾斜安装。
7、流量计水平安装时,建议在流量计后直管段后安装钢制伸缩器(补偿器),伸缩器必须符合管道设计的公称通径和公称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸)
8、流量计安装在室外使用时,建议加配防护罩,以免雨水浸入和烈日曝晒而影响流量计使用寿命。
9、流量计周围不能有强的外磁场干扰及强烈的机械振动。
10、流量计需可靠接地,但不得与强电系统地线共用。
