旋进旋涡流量计外形尺寸和安装尺寸
关键字：旋进旋涡流量计,旋涡流量计,流量计

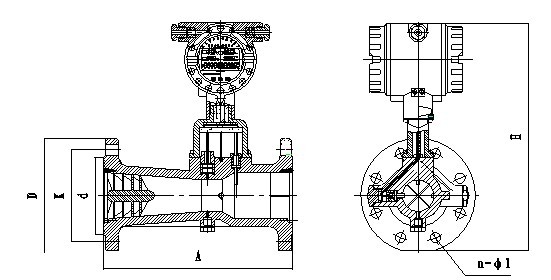

一、旋进旋涡流量计外形尺寸
旋进旋涡流量计采用法兰连接方式，法兰尺寸执行GB/T9112～9113-2000标准。

二、旋进旋涡流量计安装尺寸

型号
公称通径DN
流量计长度A
PN1.6～4.0MPa


H
D
K
n
L
d
H
D
K
n
L
d
H
D
K
n
L
d
TX-LUX-25
25
200
305
125
85
4
14
65












TX-LUX-32
32
200
320
140
100
4
18
76












TX-LUX-50
50
230
330
165
125
4
18
99












TX-LUX-80
80
330
360
200
160
8
18
132















PN1.6MPa
※PN2.5～4.0MPa

TX-LUX-100
100
410
376
220
180
8
18
156
390
235
190
8
22
156






TX-LUX-150
150
570
430
285
240
8
22
211
450
300
250
8
26
211









PN1.6MPa
PN2.5MPa
PN4.0MPa
TX-LUX-200
200
700
470
340
295
12
22
266
490
360
310
12
26
274
510
375
320
12
30
284
