一、小盲区超声波液位计简易设置
1、仪表通电显示后，长按设置键(SET)两秒进入一级菜单。 菜单模式有：专家设置模式和简易设置模式。

2、选择测量模式: 测量模式分距离测量和物位测量。出厂默认为物位测量。
3、将探头的高度值输入到“参考零点”。(探头高度为探头发射面到罐底 或池底的距离)
（1）距离测量模式下，参考零点设置没有意义，量程高点、量程低点的位置参见附图

（2）物位测量模式下，参考零点、量程高点、量程低点的位置参见附图

量程低点: 参考平面到该位置的距离值。当量程低点高于参考平面时数值 为正，低于参考平面时数值为负。液位在该位置时输出 4mA 电流。 量程高点: 参考平面到该位置的距离值。当量程高点高于参考平面时数值为正,低于参考平面时数值为负。液位在该位置时输出20mA电流。
4、带继电器工作的:进入报警设置选项,设置三个参数: ①报警模式:选择高位报警、低位报警或者关闭。 ②报警值:高位报警:液位高于报警值时报警 低位报警:液位低于报警值时报警 ③回差值: 回差值是为了防止测量误差引起在报警点附近报警开关反 复跳动。高位报警状态:液位低于(报警值-回差值)时解除报警 低位报警状态:液位高于(报警值+回差值)时解除报警
5、探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。
6、设备安装完毕，必须真正单独接地，不要与电气箱或者仪表箱的公用地接地。
7、建议：超声波物位计在与变频器、PLC等有干扰的设备连接时，电源部分要加隔离变压器，信号部分要加信号隔离器，并做可靠接地处理。 信号线不可与动力线、电源线在同一个线槽内，要单独穿金属管安装， 或者是远离动力线和电源线安装，在没有穿管安装的前提下，距离动力线、电源线至少1米以上。
二、小盲区超声波液位计安装指南

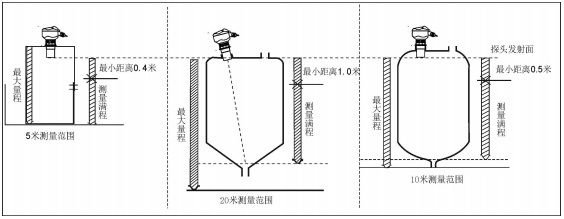

1、物位计安装尺寸

2、安装指南
