氧化锆分析仪工作原理及外形结构
关键字:氧化锆分析仪,氧化锆氧量分析仪

一、氧化锆分析仪工作原理
被测气体(烟气)通过传感器进入氧化锆管的内侧,参比气体(空气)通过自然对流进入传感器的外侧,当锆管内外侧的氧浓度不同时在氧化锆管内外侧产生氧浓差电势(在参比气体确定情况下,氧化锆输出的氧浓差电势与传感器的工作温度和被测气体浓度呈函数对应关系)该氧浓差电动势经显示仪表转化成与被测烟气含氧量呈线性关系的标准信号供显示和输出。
传感器的检测组件是氧化锆电解质管,工作原理图如下:

二、氧化锆分析仪外形结构

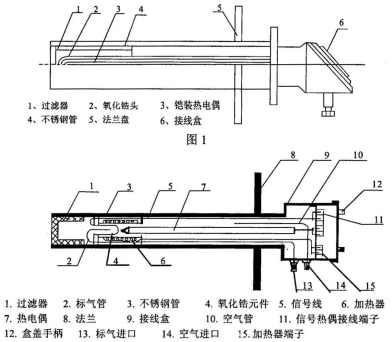

氧化锆分析仪是由氧化锆管、加热炉丝、热电偶、防尘装置及壳体等组成。整个检测装置采用全封闭钢制直插式结构,增加了检测器的封闭性能,提高了检测器的耐高温、抗腐蚀能力。



插入烟道的探头顶部是一个过滤器,烟气经过滤后才进入探头的检测器.检测器内是涂有铂电极的氧化锆电解质管与热电偶和一个电炉。
安装法兰的后部是接线盒,接线盒内部是氧化锆、热电偶、电加热接线端子,其下部有两个气孔,一个是标准气孔,另一个是参比气孔,标准气孔由一个带密封圈的螺丝封牢。
