一、TX-530AE压力变送器测量特点
TX-530AE系列表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4mA～20mADC HART 电流信号输出。也可与HART375手持终端相互通信，通过它们进行参数设定、过程监控等。
二、TX-530AE压力变送器功能规格

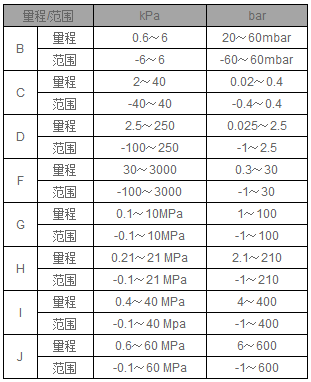

1、量程和范围

2、量程限：在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。
3、零点设置：零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
4、安装位置影响：与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化， 量程B 有＜0.25kPa 范围内的零位漂移，其它量程有＜0.15kPa 范围内的零位影响，均可以通过调节调零校正。无量程影响。
5、输出：二线制，4mA～20mADC，可选HART 输出数字通讯，可选择线性或平方根输出。
6、输出信号极限：Imin=3.9mA，Imax=20.5mA
7、响应时间：放大器部件阻尼常数为0.1s；传感器时间常数为0.1s～1.6s，取决于量程及量程比。
8、附加的可调时间常数为：0.1s～60s。
9、预热时间：＜15s
10、环境温度：-40℃～85℃ ；带液晶显示、氟橡胶密封圈时：-20℃～65℃
11、储存温度/运输温度：-50℃～85℃；带液晶显示时：-40℃～85℃
12、压力极限：从真空至最大量程。
三、TX-530AE压力变送器安装
1、电源及负载条件：电源电压为24V DC，R≤(Us-12V)/Imax kΩ，其中 Imax=23mA
2、最大电源电压：42VDC
3、最小电源电压：12VDC，15VDC（背光液晶显示）
4、数字通讯负载范围：230Ω～600Ω
5、电气连接：M20×1.5 电缆密封扣，接线端子适用于0.5mm2～2.5mm2 的导线。
6、过程连接：标准过程连接：M20×1.5的外螺纹

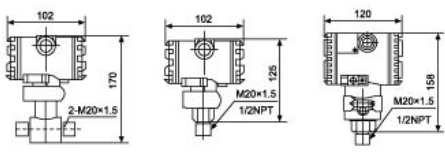

四、TX-530AE压力变送器外形结构
