一、压缩空气流量计概述
TX-LUGB系列压缩空气流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.
TX-LUGB系列压缩空气流量计可用于各种气体、液体和蒸汽的流量检测及计量。
TX-LUGB 系列压缩空气流量计可以与金湖天信仪表有限公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二、压缩空气流量计工作原理
压缩空气流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。

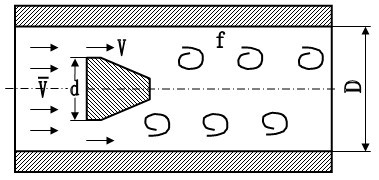

流量计流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

式中:
f── 柱体侧旋涡分离的频率(Ｈｚ);
v── 柱侧流速(ｍ/ｓ);
d── 柱体迎流面宽度(ｍ);
sr ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。

三、压缩空气流量计产品特点
传感器测量探头采用特殊工艺封装，耐高温可达350℃
敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长
传感器采用补偿设计，提高仪表抗震性
结构简单、无可动件，耐用性高
在规定雷诺数范围内，测量不受介质温度、压力、粘度影响
流量计可应用于防爆场合，安全性好
量程比宽，可达10:1   15:1
通用性强，可测量不洁净的气体、液体

四、压缩空气流量计技术参数
环境温度:(-40～55)℃ ;
相对湿度:(5～90)% ;
大气压力:(86—106)Kpa
公称通径:(15～1500)ｍｍ（大于200mm为插入式结构）；
测量介质:液体、气体、蒸汽;
公称压力:1.6Mpa   2.5Mpa   4.0Mpa
介质温度:(-40～+350)℃;
精度等级:0.5级,1.0级1.5级,2.5级;
线性度:≤±1.5％;
重复性:≤0.5％,≤1.0% ;
输出信号:电压脉冲;
(4～20)mA DC（两线制）;;
供电电源:电压脉冲   12V DC或24V DC;
         电流型     24V DC
         智能电流型     24V DC
         智能电池型     3.6V DC
负载电阻:最大负载电阻不超过350Ω。
本体材质:304不锈钢
连接方式:(15～300)mm   法兰卡装式结构;
         (200～1500)mm   为插入式结构;
保护等级:IP65,  IP67 ;
电缆接口:PG10
防爆类型:本安型; 隔爆型
防爆标志:iaⅡCT6; dIIBT4
