一、中长图无纸记录仪组态操作
按[组态键]，进入组态菜单。
使用[方向键]和[确认]键，输入密码，然后选择进入[模拟输入]。

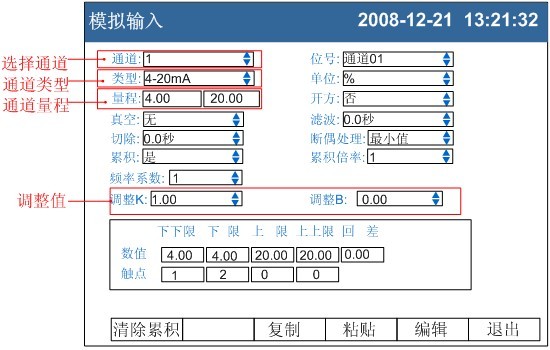

1、输入通道
选择设置哪个通道的参数，可选择的通道受输入板通道数量限制。
2、通道类型
设置当前通道的输入信号类型。
3、通道量程
设置当前通道的输入信号量程上下限。
4、调整值
设定当前通道的修正值，显示数据=测量数据*k+B。

注意

l         量程上下限不能设定为相同的值。 l         量程数值上下限为 -9999 ～ 19999。

二、中长图无纸记录仪确认操作
参数设定完成后，选择[退出键]，弹出一个对话框。
选择[是]，保存设定内容，并退出[模拟输入]画面。
选择[否]，取消设定内容，并退出[模拟输入]画面。
选择[取消]，停留在[模拟输入]画面，继续设定参数。

三、中长图无纸记录仪可测量范围
方式、量程、可测量范围如下表。

类型	量程	可测量范围
电流	4-20mA	4.00mA ～ 20.00mA
	0-10mA	0.00mA ～ 10.00mA
电压	1-5V	1.000V ～ 5.000V
	0-5V	0.000V ～ 5.000V
	0-10V	0.000V ～ 10.000V
	20mV	0.00mV ～ 20.00mV
	100mV	0.00mV ～ 100.00mV
电阻	350Ω	0.0Ω ～ 350.0Ω
频率	FR	0Hz ～ 10000Hz
热电阻	PT100	-200.0℃ ～ 650.0℃
	Cu50	-50.0℃ ～ 140.0℃
	Cu53	-50.0℃ ～ 150.0℃
	BA1	-100℃ ～ 600℃
	BA2	-100℃ ～ 600℃
热电偶	S	-100℃ ～ 1600℃
	R	-50℃ ～ 1600℃
	B	500℃ ～ 1800℃
	K	-50℃ ～ 1300℃
	N	-200℃ ～ 1300℃
	E	-100℃ ～ 1000℃
	J	-100℃ ～ 1000℃
	T	-100℃ ～ 380℃
	WRE5-26	0℃ ～ 2310℃
	WRE3-25	0℃ ～ 2315℃
	F1	600℃ ～ 2000℃
	F2	600℃ ～ 2000℃
模拟	sin	任意设定量程
