一、中长图无纸记录仪输入部分
1、测量通道数/测量周期
仪表可选择1～40通道输入。
仪表测量周期固定为1秒。
2、输入种类和运算
本仪表支持以下信号类型的测量，而且可以对测量数据进行开平方运算。

输入方式	测量量程
直流电流	0–10mA 4–20mA
直流电压	0–20mV 0–100mV 0–5V 1-5V 0-10V
电阻	0 – 350Ω
热电偶	S、B、K、T、E、J、R、N、F1、F2、WRE
热电阻	PT100、Cu50、BA1、BA2
频率信号	0 – 10000Hz

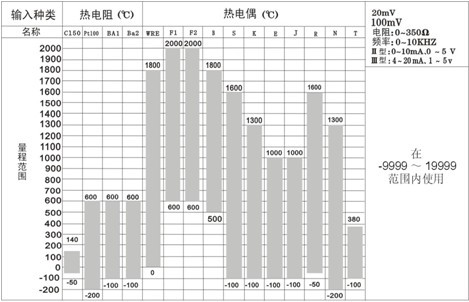

二、中长图无纸记录仪输入量程和可测量范围
在直流电流，直流电压，电阻，热电偶，热电阻，频率信号的输入中，可根据输入信号选择输入量程。
对应各种输入量程，均有一定的可测量范围。

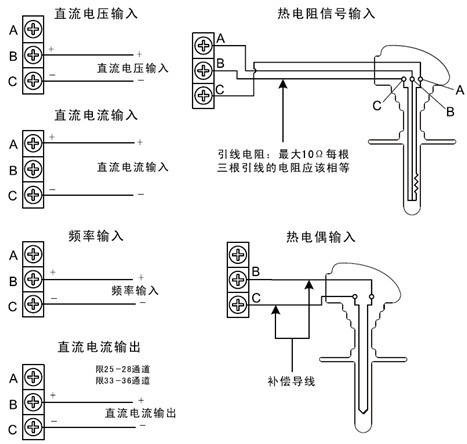

三、中长图无纸记录仪接线图
