您当前的位置：江苏天信仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 螺旋双转子流量计

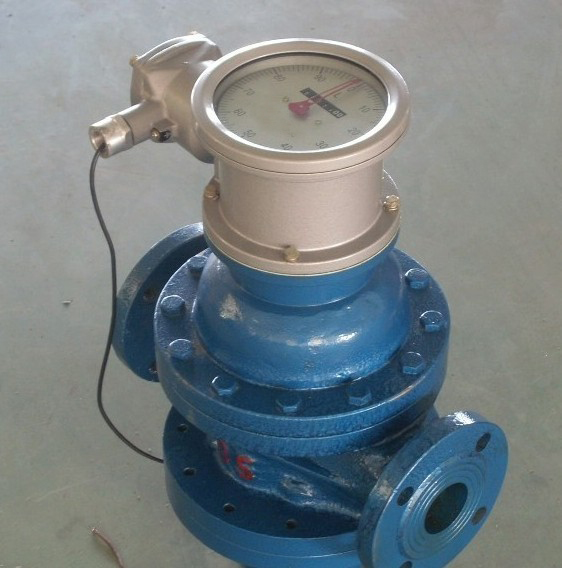

螺旋双转子流量计
关键字：螺旋双转子流量计,双转子流量计,流量计





螺旋双转子流量计是最新一代容积式流量计，由于它采用一对特殊齿形的螺旋转子，因而它具有无脉动、噪音极低、高精度、高可靠性、流量大、环境适应性强等显著特点。它广范应用于石油化工、冶金、电子、码头等部门的商业贸易计量和工程管理控制。

一、螺旋双转子流量计计量特点
1、螺旋双转子流量计在计量腔内等速回转，等流量
2、运转平稳、噪音极低
3、流量大、压力损失小
4、螺旋转子等速回转流体脉动小
5、发信脉冲稳定、准确
6、可以配置多种计数器、调速器和外部精调器
二、螺旋双转子流量计技术参数
1、主要构件材料及公称压力

型号
壳体/前盖/后盖
盖板
螺旋转子
轴
轴套
公称压力（Mpa）
TXLLT-E
铸钢
铸铁
不锈钢
石墨/滚珠轴承/陶瓷轴承
DN100以下-4.0
DN150以上-2.5
TXLLT-B
不锈钢
不锈钢
不锈钢
不锈钢
1.6、2.0、2.5
TXLLT-S
双体流量计。规格为DN80、DN100、DN150公称压力6.3MPa;DN200公称压力4.0MPa
备注
LLT-C材质为OCr18Ni12Mo2Ti；LLT-B材质为OCr18Ni9Ti

2．准确度等级：0.5级、0.2级
3．重复性误差：流量计的重复性误差不超过流量计基本误差限绝对值的1/3
4．使用介质温度：（环境温度-41℃~+50℃），0.5级（-20℃~+80℃）；加高温散热器可达250℃

螺旋双转子流量计流量范围

型号
口径
粘度mPa.s
0.3~0.8
0.8~2
2~15
15~400
400~1000
1000~2000
2000~3500
汽油
煤油
 柴油/机油
重油
高粘度液体
TXLLT-
25
3~9
1.5~10
1~10
1~10
1~8
1~8
1~6
TXLLT-
40
3~9
1.5~10
1~10
1~10
1~8
1~8
1~6
TXLLT-
7~20
3~22
2.5~25
2~25
2~18
2~18
3~12
TXLLT-
50
7~20
3~22
2.5~25
2~25
2~18
2~18
3~12
TXLLT-
9~36
4.5~36
3.6~36
3.6~36
2.8~25
2.8~25
4.5~18
TXLLT-
80
9~36
4.5~36
3.6~36
3.6~36
2.8~25
2.8~25
4.5~18
TXLLT-
20~80
10~80
10~100
10~100
6.5~56
6.5~56
5~40
TXLLT-
100
20~80
10~80
10~100
10~100
6.5~56
6.5~56
5~40
TXLLT-
25~100
13~100
15~150
15~150
8.5~80
8.5~80
6.5~55
TXLLT-
150
25~100
13~100
15~150
15~150
8.5~80
8.5~80
6.5~55
TXLLT-
55~225
30`250
25~250
25~250
18~150
18~150
10~100
TXLLT-
200
55~225
30`250
25~250
25~250
18~150
18~150
10~100
TXLLT-
90~360
50~400
40~400
40~400
28~240
28~240
20~160
TXLLT-
250
90~360
50~400
40~400
40~400
28~240
28~240
20~160
TXLLT-
130~540
65~540
60~600
60~600
42~360
42~360
30~240
TXLLT-
300
130~540
65~540
60~600
60~600
42~360
42~360
30~240
TXLLT-
220~800
110~900
95~950
95~950
70~600
70~600
54~450
TXLLT-
350
220~800
110~900
95~950
95~950
70~600
70~600
54~450
