您当前的位置:江苏天信仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 面板式玻璃转子流量计

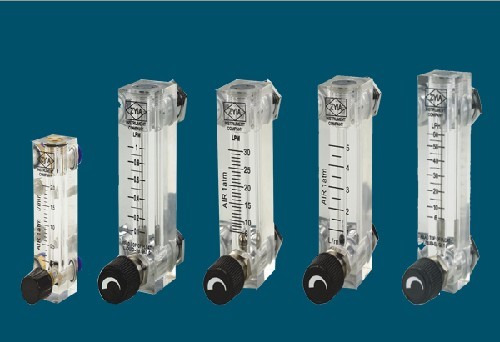

面板式玻璃转子流量计
关键字:面板式玻璃转子流量计,玻璃转子流量计,流量计

一、面板式玻璃转子流量计技术参数

型号

 测量范围

  接口螺纹

精度

ml/min(液体)

l/min(气体)

LZM-4T

6-60 8-80

30-120 40-400

0.1-1  0.2-2  0.25-2.5

1-4   1-10  1-12

6快插连接

±4%

LZM-6T



6-60      10-70GPH

16-160  25-250

80-400  100-500

100-600  200-800

100-1000

0.1-0.8  0.1-1.5

0.3-3  0.4-4

0.5-8   1-5

1-12  2-10

2-20  3-15

3-30  4-20

5-25  6-30

10-60 20-70

0.05-0.25m3/h

G1/4”

0.04-0.4m3/h

软管连接

LZM-8T

2.5-25LPH

5-45LPH

6-60LPH

0.16-1.6 m3/h

0.1-1 m3/h

0.2-2 m3/h

G1/4”

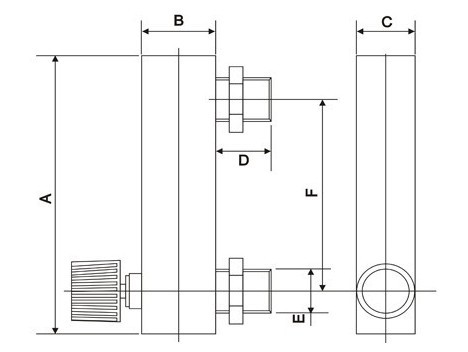

二、面板式玻璃转子流量计外型尺寸

   型号

尺寸  (mm)

A

B

C

D

E

F

 LZM-4T

94

27

21

14

14

70

 LZM-6T

102

30

25

20

M18x1.5

77

LZM-8T

110

25

25

20

M18x1.5

80





、面板式玻璃转子流量计零部件材质及代码

有无调节阀

   调节阀

  接咀材质

 接咀螺母

浮子材质

O形圈材质



T-有调节阀

O-无调节阀

黄铜

不锈钢

1.  ABS塑料

2.  PP 塑料

3.  PVC 塑料

4.  黄铜

5. 黄铜镀铬

6. 不锈钢

1.  ABS塑料

2.  PP 塑料

3.  PVC 塑料

4.  黄铜

5. 黄铜镀铬

6. 不锈钢

1.不锈钢

2.有机玻璃

3.玛瑙球

4.聚四氟乙烯



1-  硅橡胶

2-氟素橡胶

3-丁晴橡胶
