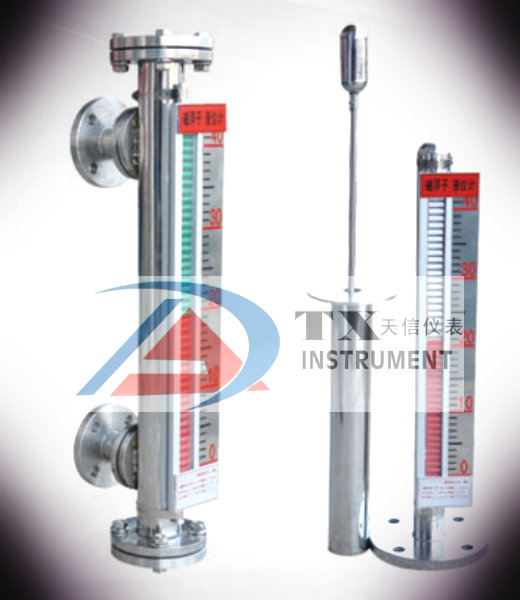

磁翻板液位计在罐体上的安装和使用
关键字:磁翻板液位计,防爆型磁翻板液位计,远传型磁翻板液位计

一、磁翻板液位计检查
产品到货后,应首先检查产品的包装质量,包装箱应完整无损,标志清晰。如果包装已有明显损坏,应及时联系储运部门查清问题及责任并联系金湖天信仪表有限公司。如包装无破损等问题,可以开箱取出产品,清点产品的完整性。必要时可对仪表进行简单的检测。检测步骤如下:
1、拆下浮子室法兰将浮子按箭头向上方向(此时浮子内磁钢在其上半部)装入浮子室,重新装上浮子室法兰,注意装好密封垫并均匀紧固;
2、将液位计下法兰堵死,把洁净水由上连接法兰口缓缓注入浮子室,如果指示器应有液位指示且灵敏无跳动,则液位计显示正常;
3、如指示器为跟踪指示,可用备用工具磁钢把指示浮子吸起,使之与浮子室内的磁浮子耦合(浮子指示式)或用磁钢自下至上吸引指示器使其指示正确。

二、磁翻板液位计安装
1、机械部分安装

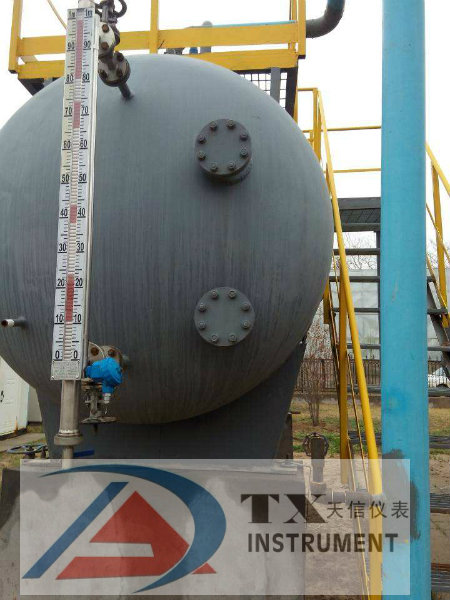

(1)将磁翻板液位计的连接法兰(或螺纹)和设备上对应的法兰(或螺纹)连接起来,应在过程连接的结合面安装必要的密封装置(如密封垫),然后将仪表固定在设备的法兰;
(2)磁翻板液位计安装在压力容器上时应和容器一起按有关规程进行压力试验,即经过1.25倍工作压力的水压试验以及1.05倍工作压力的气密性实验,确认无渗漏后方可以投入使用;
(3)注意当实验压力超过1.25倍仪表工作压力时应将浮子从浮子室中取出,待水压试验合格后,再将浮子装入浮子室进行不大于1.05倍仪表工作压力的气密性实验;
(4)顶装型磁翻板液位计的安装应先装浮子杆组件,用手移动浮球,模拟液位变化,指示器应能正常动作。仪表安装时先将浮球杆组件通过仪表法兰孔插入主体管内,推拉浮球带动静磁装置上下移动,进而观察显示面板(指示器)上显示是否正常。确认液位计正常工作后,将液位计的法兰和设备上的法兰连接牢固。
2、远传型安装
带有液位变送器(电信号远传)的仪表,应使用备用工具磁钢吸引浮子室内磁浮子运动,模拟液位变化,来检测液位变送器工作是否正常。对于防爆型仪表不仅要检测变送器的工作状态参数,还要检测器防爆性能(如防爆壳的强度、涂覆、密封等)。另外:
1、磁翻板液位计变送器和关联设备之间的连接电缆为二芯屏蔽电缆,电缆芯线截面应不小于0.5mm。 电缆的屏蔽层应在安全场所接地。
2、有防爆要求的磁翻板液位计安装时,用户必须遵守《中华人民共和国危险场所电气安全规程(试行)》;维修必须在安全场所进行。在安装和维修时必须切断电源。在确认电源断开后,再打开仪表接线盒。仪表的接线盒上的接地端子必须接有可靠的地线。在调整和使用的过程中,应注意保护仪表接线盒上的防爆螺纹接合面,不得有划痕、碰撞等损伤。
3、磁翻板液位计现场显示部分投入运行后,接好电远传后,盖上仪表接线盒,确认密封后通电。观察数字显示仪的液位值,如果电远传的液位值与现场显示的液位值不一致时,可以松开喉箍,适当调整变送器的上下位置,直到达到一致。然后紧固喉箍。
4、带有报警开关的液位计其报警开关为无源干接点开关。开关大体上可以分为常开、常闭、自保持等几种,也可以根据用户的需要,制作单刀双掷开关。本液位计配套的液位计控制器(报警点)主要用于控制小功率负载(继电器、接触器等)。不能用于直接控制大功率负载(如电动机等)注意:开关类型和开关容量按照合同约定。
三、磁翻板液位计的使用与调整
磁翻板液位计和液位计变送器出厂前均已按照客户的要求调整到最佳状态。但为了可靠起见,用户在正式投入使用之前,仍然需要对变送器的零位和量程进行复查或必要的调整。其方法如下:
1、开启电源,使液位计的变送器热稳定(一般30min即可);
2、打开阀门使液位计进液,并将液位稳定在零位,此时液位计变送器的输出信号应为4mA(或者1V等),如不符,请可以调整变送器模块上的调零电位器,直至输出信号相符位置。必要时可以拨打24小时服务电话咨询;
3、将液位升至并稳定在满量程,此时液位计变送器的输出信号应为20mA(或者5V等),如不符,请可以调整变送器模块上的调满电位器,直至输出信号相符位置;
注意:调零和调满电位器为精密器件,用力要轻柔、均匀。切勿对其施加过大的应力!以免影响您的正常使用。
4、校验25%、50%、75%量程的显示值,观察输出信号基本性能是否符合要求;
5、调试工作完成,可以投入使用。
注意:调试工作完成后,上述可调部分不得随意旋动,以防意外;
6、有条件的用户可以使用标准尺等检验装置对液位计和液位变送器进行校验。
四、磁翻板液位计维护和保养
1、磁翻板液位计应防止受撞击和震动。变送器应尽可能避免日晒、雨淋的直接影响。
2、对于正确安装与良好环境中的磁翻板液位计,除了日常表面维护外,平时无需特殊维护保养。对于被测介质中含有杂质或粘滞物的建议安装过滤装置,或经常对浮子进行清洁处理,防止浮子卡死。拆装浮子时,要特别注意浮子的方向,如果装反,则仪表将不能正常工作。
3、显示面板应定期进行清洁处理,以防止表面积累过量的污物或粉尘影响仪表正常显示。
4、经长期使用的磁翻板液位计在大修时应及时更换易损件。
5、用户应根据介质的温度、流量和腐蚀性等因素经常检查仪表的腐蚀情况,定期更换易损件。
6、装有过滤装置的磁翻板液位计,应根据容器内介质的清洁程度,自行安排过滤装置的清洁周期。
7、防爆型磁翻板液位计,还应定期检测其接地是否可靠以及防爆性能。
