二线制超声波液位计的安装与接线

关键字：超声波液位计,液位计

www.china-txyb.com/一、二线制超声波液位计安装

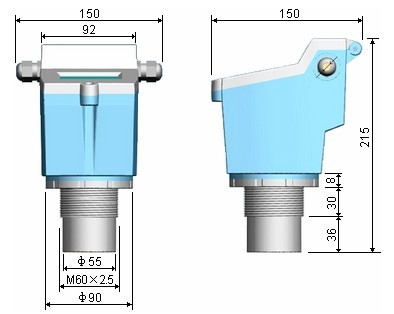

1、二线制超声波液位计外形尺寸

二、二线制超声波液位计安装方法
开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

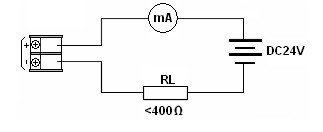

三、二线制超声波液位计接线

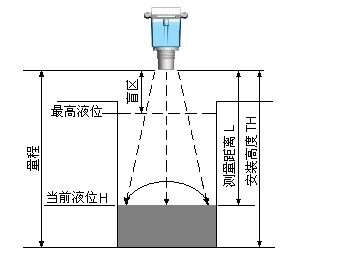

四、安装参数含义

如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.3m，则液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
