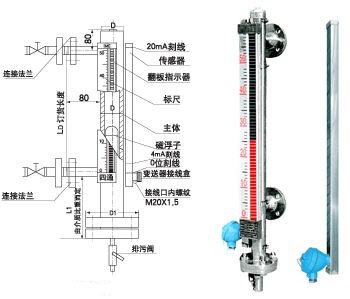

一、侧装式磁翻板液位计结构原理
侧装式磁翻板液位计是由二引管连接法兰分别与容器引管法兰连接，主导管内有一磁性浮子，该浮子根据被测介质比重设计，当液体介质进入主导管内时，磁性浮子可随容器内介质变化上下浮动。显示部分为一列带磁性的红白二色小球装于支架上，可上下翻动,外有有机玻璃板保护，由抱箍固定在主导管外，并紧贴主导管.当液体上升时，浮子上移，小球翻成红色。反之，小球变成白色。红白球分界处即为介质液位，同时在面板标尺上读得液位高度.。主导管底部有法兰及排污阀供安装浮子、调试及清洗用，顶部装有丝堵，供清洗等用途用。

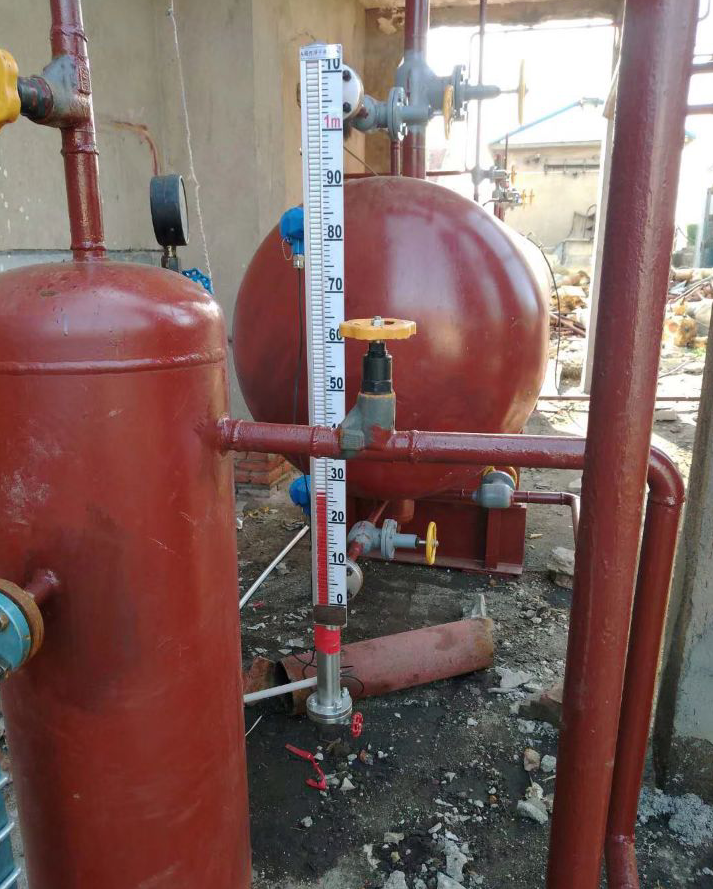

二、侧装式磁翻板液位计安装方法
1、为防止运输途中磁性浮子在主导管内高速运动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装使用前应先抽去卡丝方能安装。
2、液位计安装必须垂直，以保证磁性浮子在主导管内上下运动自如。
3、侧装式磁翻板液位计与容器之间应装有截止阀，以便清洗和检修时切断物料。
4、液位计筒体周围不容许有导磁体靠近，否则会直接影响液位计正常工作。
5、液位计安装完毕后，需用磁钢进行校正。对磁翻柱导引一次，使零位以下显示为红色，零位以上显示为白色。
6、液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱(若遇此现象，可用磁钢重新校正)。
7、打开底法兰盲板、装入磁性浮子时，应注意重端带磁性一端向上，不能倒装!
8、液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
9、用户根据介质情况，可定期打开排污阀清洗主导管，清除管内沉积物质。
