电磁流量计安装和接线方法
关键字:电磁流量计,分体式电磁流量计,化工专用电磁流量计

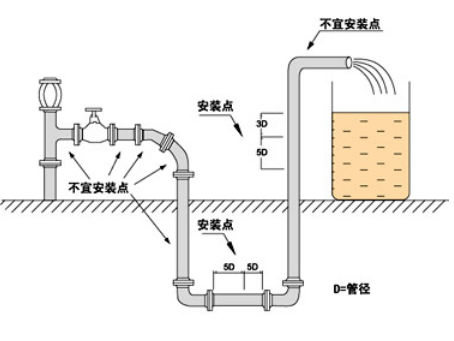

一、电磁流量计安装点的选择
1、尽量避开铁磁性物体,高射频,强震动干扰源及具有强电磁场设备(如大功率电机、大型变压器等),以免磁场影响传感器的工作磁场和流量信号;
2、应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装;
3、应尽量避免日晒雨淋,环境温度应在-20~60℃及相对湿度小于95%;
4、选择便于维修,活动方便的地方;
5、电磁流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧;

二、电磁流量计安装注意事项

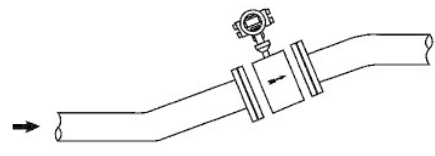

1、传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求电极的中心连线处于水平状态。

2、介质在安装位置应该满管流动,避免不满管及气泡附着在电极上。

3、对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用命。

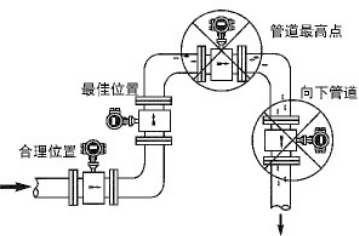

4、流量计安装位置介质不满管时,可采取抬高流量管后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。


5、修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5D,后直管道≥2D(D为管径)。

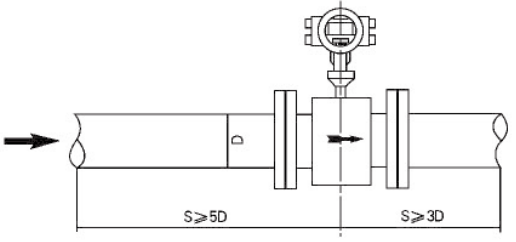

6、前后直管段为流量计前≥5D,后端≥3D。

7、不把流量计安装在被测流体电导率极不均匀的地方。在上游有化学物质注入的情况下,极易导致电导率的不均匀性,从而对流量指示产生严重干扰。在这种情况下,建议将注入口移到下游管道。如果必须从流量计上游注入化学物质,则流量计应尽量远离注入口(一般在20D以上),以保证液体充分混合均匀。
三、电磁流量计安装注意事项

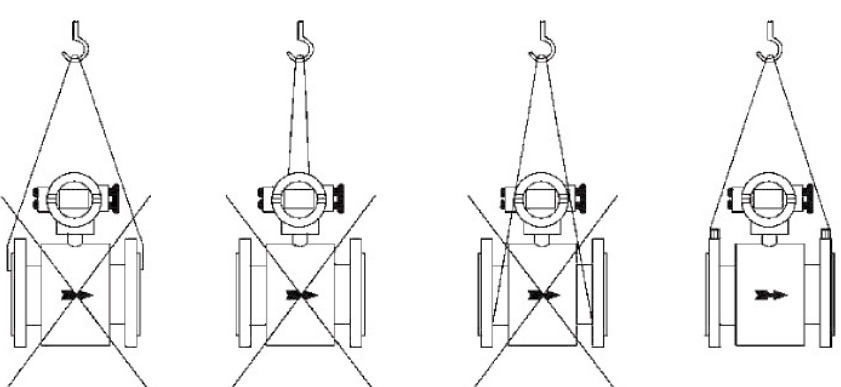

1、搬运及吊装:切忌用棒或绳子穿过流量计测量管将其吊运,测量管内衬一旦受到损坏,将造成流量计报废;
2、DN80口径以上流量计,切忌用手或绳子拎或吊运流量计转换器或接线盒,因转换器或接线盒无法承受较大重量;
3、安装时避免流量计两侧管路不对中或倾斜;
4、安装前应清除焊接法兰时留在管道端囗的焊渣和凸起物,以防止衬里受损;

四、电磁流量计接线
1、若采用分体安装,连接的信号电缆采用定制的专用电缆线,电缆线越短越好;
2、励磁电缆可选用中型橡套电缆,其长度和信号电缆一样;
3、信号电缆必须与其它的电源电缆严格分开,不能敷设在同一根管子内,不能平等敷设,不能绞合在一起,应分别单独穿在钢管内;
4、信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余的电缆剪掉,并重新焊好接头,电缆进入传感器电气接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

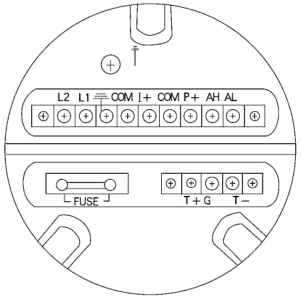

(1)一体式电磁流量计接线图

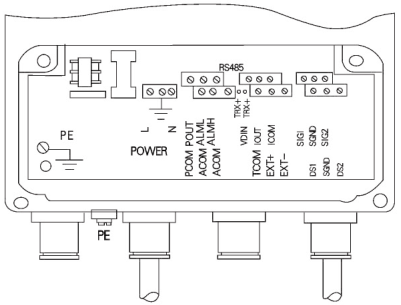

(2)分体式电磁流量计接线
