罗茨流量计安装
关键字:罗茨流量计,气体罗茨流量计

一、罗茨流量计安装

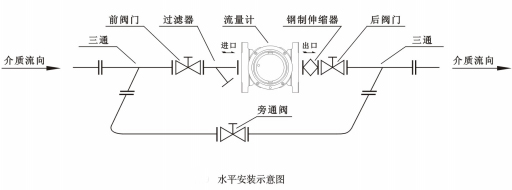

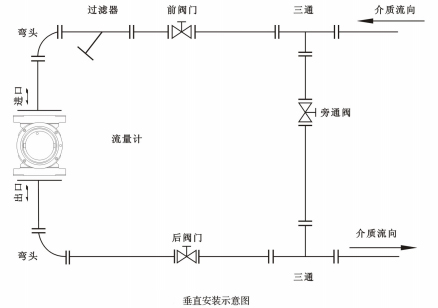

罗茨流量计安装有两种方式,即水平安装和垂直安装(建议采用垂直安装)。当流量计垂直安装时,介质进口端需在上方,气流由上向下流动,这样安装使得转子对脏物具有自清洁能力;而在水平安装时,流量计进出口端轴线不得低于管道轴线,以免介质中的脏污杂质滞留于流量计的计量室内,影响正常转速。
安装时,在流量计上游必须配置过滤精度不低于150目的过滤器,以改善介质的纯净度。

二、罗茨流量计安装注意事项

1、严禁流量计在线焊接管道法兰。
2、安装流量计前必须清除管道中的杂质(垂直安装时应特别注意清除流量计前弯头内的条质),避免异物进
入而损坏流量计,管道上的内壁应清洁无积垢。
3、罗茨流量计安装于管道之前,先检查转子转动是否灵活。
4、安装时密封件不得凸入管道中,流量计进出口轴线与相连管道轴线目测无偏斜。

5、罗茨流量计水平安装时,建议在流量计后安装钢制伸缩器补偿器),伸缩器必须符合管道设计的公称通径和公称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸)
6、安装完毕,可拧下齿轮端灞盖侧面上的螺塞。然后插入内六角扳手到同步齿轮的内六角螺栓处,顺时针转
动扳手,检查转子是否自由转动。若转动有束缚现象,应拆下仪表,清除脏物,然后重新安装,持转子转动自由后,拧上螺塞。
7、红黄两色警示牌应保留在流量计上。
8、罗茨流量计安装在室外使用时,建议加配防护罩,以免雨水浸入和烈日曝晒而影响流量计使用寿命 。
9、流量计周围不能有强的外磁场干扰及强烈的机械振动。
10、带体积修正仪的流量计须可靠接地,但不得与强电系统地线共用。
11、安装现场应不存在对铝合金有腐蚀作用的气体。
12、需要外加电源或接线时,必须按相应修正仪说明书中的要求进行,否则将可能指坏仪表或造成安全问题。
