气体罗茨流量计典型安装方法
关键字:气体罗茨流量计,罗茨流量计

一、气体罗茨流量计典型安装方法

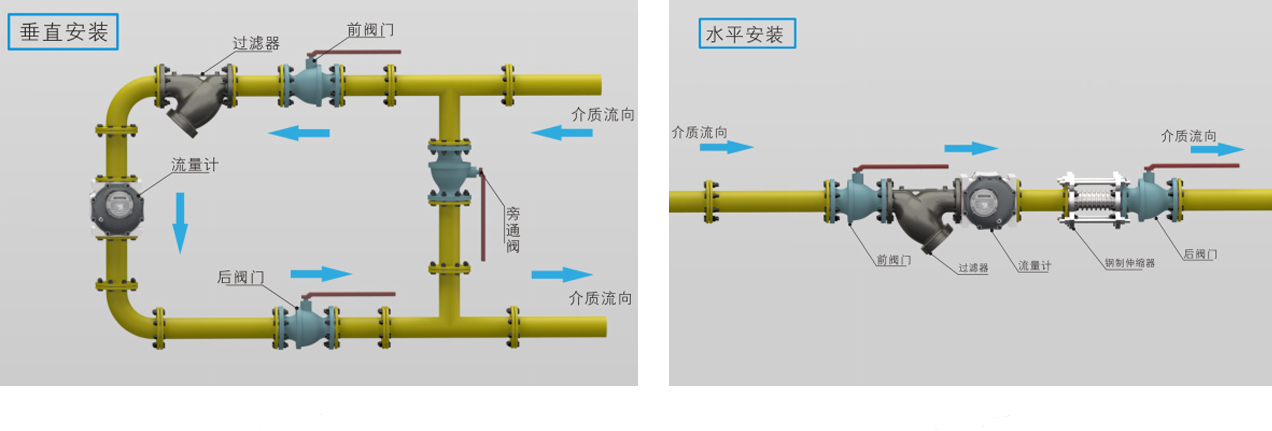

气体罗茨流量计的安装有两种方法,即水平安装和垂直安装(建议采用垂直安装)。当气体罗茨流量计垂直安装时,介质进口端需在上方,气流由上向下流动,这样安装使得转子对脏物具有自清洁能力;而在水平安装时,流量计进出口端轴线不得低于管道轴线,以免介质中的脏污杂质滞留于流量计的计量室内,影响正常转速。安装时,在流量计上游必须配置过滤器或者过滤网(120~200目),以改善介质的纯净度

二、气体罗茨流量计安装注意事项
1、严禁流量计在线焊接管道法兰。
2、安装流量计前必须清除管道中的杂质(垂直安装时应特别注意清除流量计前弯头内的杂质),避免异物进入而损坏流量计,管道上的内壁应清洁无积垢。
3、流量计安装于管道之前,先检查腰轮转动是否灵活。
4、安装时密封件不得凸入管道中,流量计进出口轴线与相连管道轴线目测无偏斜。
5、流量计水平安装时,建议在流量计后安装钢制伸缩器(补偿器),伸缩器必须符合管道设计的公称通径和公称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸)
6、安装完毕,可拧下同步齿轮上方的螺塞,然后插入同等的内六角板手到同步齿轮处,转动转子,检查腰轮是否自由转动。若转动有束缚现象,应拆下仪表,清除脏物,然后重新安装,待腰轮转动自由后,拧上螺塞。
7、红黄两色警示牌应保留在流量计上。
8、流量计安装在室外使用时,建议加配防护罩,以免雨水浸入和烈日曝晒而影响流量计使用寿命。
9、流量计周围不能有强的外磁场干扰及强烈的机械振动。
10、流量计须可靠接地,但不得与强电系统地线共用。
11、安装现场应不存在对铝合金有腐蚀作用的气体。
12、需要外加电源或接线时,必须按相应修正仪说明书中的要求进行,否则将可能损坏仪表或造成安全问题。
13、当配置TFC-B、TFC-V型修正仪的流量计安装在金属箱内(如调压箱等)时,因选配专用的延长天线并将天线穿出金属箱外。
