如何正确安装浮标液位计
关键字:浮标液位计,液位计

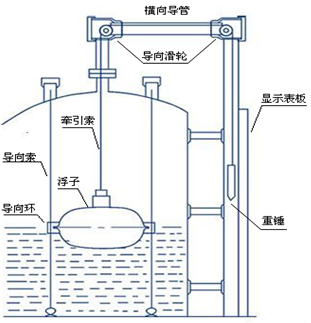

一、浮标液位计安装调试
1、按照两个导向滑轮的间距,在容器上方开三个孔,分别焊接导向螺栓管和滑轮导管;在容器外侧焊接标尺支架,高度以保持两个导向滑轮水平为准
2、浮标液位计的调零
在浮标液位计安装时,罐内应还未有被测介质,浮标在罐内的底部时,重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上,否则要调整钢丝长度。
3、浮标液位计量程调整
浮标液位计在调好零位的基础上,再把浮标拉到容器的顶部或最大测量点上,重锤指针部分的红色尖头应指在标尺的底部位置上,即落在标尺最大量程点上。
二、浮标液位计安装使用和注意事项
1、导向钢丝下支承焊接安装:
在容器底部按照液位计浮子运动方向要求确定位置,焊接或铆接好固定导向钢丝下支承。如设备不具备焊接条件,可采用重锚固定方式固定导向钢丝下支承。如容器内液面波动不大,可不安装导向钢丝。
2、导向钢丝的安装:
(1)用力使钢丝拉直,并固定在下支承上,注意不要使钢丝有弯曲或打结现象,以免影响浮子上下移动。
(2)导向钢丝通过浮子的导向环,后穿入吊勾螺钉,把钢丝的终端固定并用导线夹头夹紧,并旋紧吊勾螺母,使其处于紧张状况,再将上螺母拼紧,以防松动,然后盖好封盖。
(3)两根导向钢丝要垂直地面,而且相互平行,保证两者之间距离与浮子的导向环的中心距一致
4、 标尺安装:
标尺的长度是按用户在订货时所提供的测量范围而确定的,在安装时要求:
(1)标尺的连结部分应做到平直、光滑、不应有凹凸现象,以免影响重锤指针的正常运行,或引起测量的误差。
(2)标尺应与贮罐内液面相垂直,不应有倾斜现象, 标尺安装的垂直度不能大于5°,以免造成重锤指针卡死,使测量失败。
(3)在焊接标尺脚架时,应尽量做到安装表面在同一平面上,安装孔在同上直线上,即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线,使重锤指针在标尺槽中灵活升降。
5、 浮标连接钢丝及重锤指针的安装:
浮标与连接钢丝的一端用导线夹头夹紧固定,然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内,并和重锤指针相连接,用导线夹头夹紧固定,最后调整各导向滑轮支架,使连接钢丝与水平垂直,使浮标在导向钢丝上活动灵活,有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
