热式气体质量流量计安装方法
关键字:热式气体质量流量计,气体质量流量计,质量流量计

一、热式气体质量流量计安装要求
热式气体质量流量计可以在水平、 垂直或倾斜管道上安装,在管道圆周方向上可任意角度安装,但要考虑操作、维护的方便。对于较脏或潮湿气体,为了减少对传感器污染的可能性,建议水平安装(向上)流量计。传感器的安装位置要避开管道最低处,防止管道内积水使流量计无法正常工作。
选择安装点
1、直管段要求前5D,后3D。当安装气体整流器或气体流速低于30m/s时,可以前3D,后2D。
2、防爆区域禁用明火或不可焊接材质的管道,可以采用专用卡具,将传感器固定在管道上,防爆区域用手动钻打孔,安全区域用电动钻孔工具。
3、传感器外壳上的箭头指向“→”要与气体的流动方向相同。传感器的插入方向与气体流动方向垂直。

二、热式气体质量流量计安装方法
1、安装底座

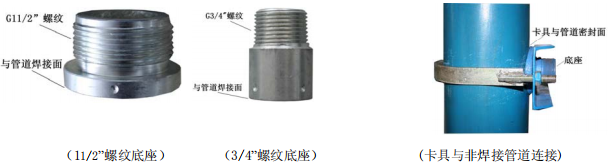

底座根据管道的材质不同(可焊接和不可焊接)分为焊接式底座、卡箍式卡具,即分为焊接和卡箍连接两种。安装时应使底座位于管道截面方向的顶点,并使底座通孔的轴心垂直于管道轴心。

2、打孔
打孔之前要仔细确认现场环境,确保操作的安全。打孔完成后要及时关闭阀门,避免漏气。
3、安装球阀
将不锈钢阀门与底座紧固。11/2”螺纹底座使用密封垫密封,3/4”螺纹底座用缠绕带密封。
4、安装
1、将流量计传感器杆上的锁紧螺母松开,使腔式螺母能够沿“传感器杆体”滑向“传感器护套”,使“传感器护套”完全缩入“腔式螺母中”。
2、将“腔式螺母中”紧固于球阀上(11/2”球阀需在它们之间加装密封平垫,3/4”球阀用缠绕带密封)。
3、打开球阀,将传感器杆插入管道。
