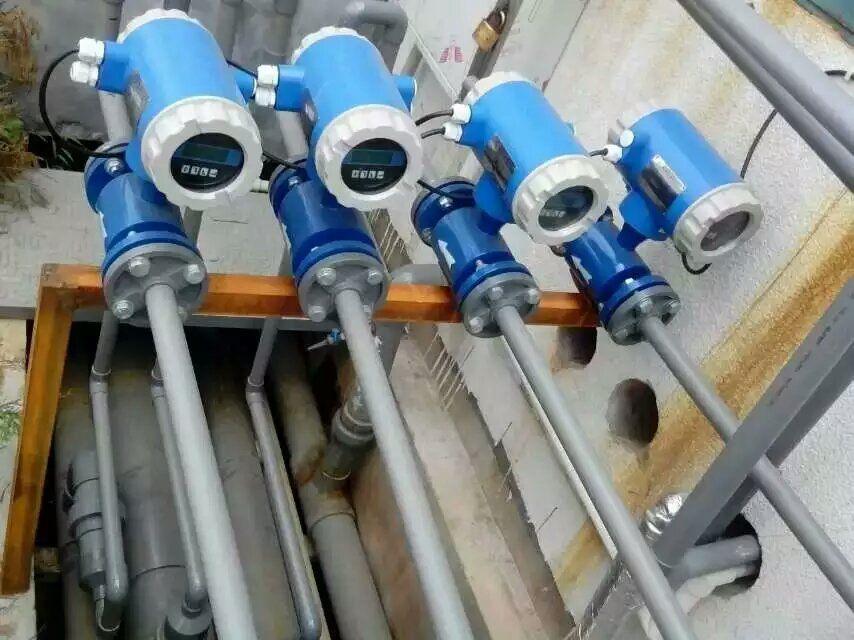

天信电磁流量计安装方法
关键字:电磁流量计,管道式电磁流量计,插入式电磁流量计



天信电磁流量计是由流量传感器变送器组成的。电磁流量计的安装要求一定要安装在管路的最低点或者管路的垂直段,但是一定是在满管的情况下,对直管段要求是前5D后3D,这样才能保证电磁流量计的使用和对精度的要求。
电磁流量计的测量不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
1、增加前后直管段的长度
2、采用一个流量稳定器
3、减少测量点的截面。
 一、电磁流量计对外部环境的要求
1、电磁流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时,须有隔热、通风的措施。
2、电磁流量计最好安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳暴晒,须有防潮和防晒措施。
3、电磁流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。
4、为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。
5、电磁流量计安装场所应避免有磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。
二、管道式电磁流量计安装要求
1、对直段的要求
为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。
2、对工艺管的要求
管道式电磁流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。
(1)上、下游工艺管的内径与传感器的内径相同,并应满足:0.98DN≤D≤1.05DN(式中DN:传感器内径,D:工艺管内径)
(2)工艺管与传感器必须同心,同轴偏差应不大于0.05DN
3、旁通管的要求
为了方便检修流量计,最好为流量计安装旁通管,另外,对重污染流体及流量计需清而流体不能停止的,必须安装旁通管。
(1)方便流量计的检修
(2)对重污染流体必须安装
(3)流体不能停止而流量计需清洗
三、插入式电磁流量计安装要求
1、对直管段的要求
入口/出口直管段:入口应≥10×DN;出口应≥5×DN
2、对接地点要求
为了使仪表可靠的工作,提高测量精度,不受外界寄生电势的干扰/传感器应有良好的接地,接地电阻小于10.(若金属管道接地良好时,无须专设接地装置)3.3 对安装位置要求如图所示
插入电磁流量计根据现场管路情况不一,不加装球阀的流量计,应在不带压倒管路上安装(即不带压安装可选择不加装球阀的流量计),在管道上开孔直径50,准备把连接焊管焊接在管道的开孔上;对于要求不断流装卸或不允许介质溢出的场合,须加装球阀,即选择带球阀结构的插入式电磁流量计;在管道上开孔直径50,准备把连接焊管焊接在管道的开孔上。
四、电磁流量计安装说明
电磁流量计广泛应用于污水,氟化工,生产用水,自来水行业以及医药,钢铁等等诸多方面。由于原理决定了它只能测导电液体。虽说它在可靠性和稳定性方面都比其它种类的流量计要好许多,但客户在实际使用过程中,还是会发生一些问题,下面我就电磁流量计在选型和安装上详细说一下:
1、和其它流量计一样,虽然电磁流量计它的测量范围比是30:1,比涡街流量计和差压式流量计都要高,但也是有限制的,许多客户定表时,常常把它和水表相比较,以为可以测量很低的流速,一般情况下,它只能测0.1m/s.低于此流速电磁流量计就很难正确测量。所以定货初期对流量范围比要搞清楚。定货时不能按原先管道口径来定货,最好按你实际流量来定仪表口径。
2、和其它流量计一样,电磁流量计对安装前后直管道也有要求,只不过比其它类流量计要求更低,但最关健一点要满足:就是满管,再满管。不满管的情况下容易引起流量计乱跳:
3、和其它流量计一样,电磁流量计也有防护等级,一般一体式的防护等级为IP65,分体式的为IP68(针对传感器而言),如果客户对仪表安装环境有要求,安装地点在地下阴井或其它一些潮湿的地方,建议客户选用分体式的。以免选错对仪表造成损害。
4、电磁流量计可以测腐蚀性液体,但定货初期客户要正确提供其它测量介质属性,以免选型时对电极选型上的错误,导致传感器在后期使用过程中报废,给客户带来不便和经济上的损失。
5、电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。
6、在主管线是垂直管线时,一般情况下,要求水流是自下而上,尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。选择便于维修,活动方便的地方。流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。
