涡街流量计安装形式和方法
关键字:涡街流量计,蒸汽涡街流量计,气体涡街流量计

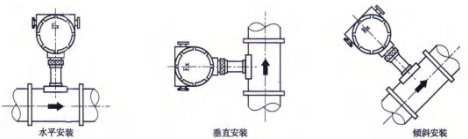

一、涡街流量计的安装管路形式

二、涡街流量计的安装
1、按开口尺寸的要求在管道上开口,且使开口的位置满足直管段的要求。
2、将连接上法兰的整套流量计放入开好口的管道中。
3、对法兰与管道进行点焊定位。

4、将流量计取下,把法兰按要求焊接好,并清理管道内所有凸出部分。

三、涡街流量计安装注意事项
1、流量计最好安装在室内,若须安装在室外时,应有避免直射阳光和防止雨淋的措施。
2、流量计应避免安装在有强磁场干扰,空间小和维修不方便的场合。
3、流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场合,若须安装时,
须有隔热通风措施。

4、流量计应避免安装在有机械振动的管道上,若须安装时,必须采取减震措施,可加装
软管过渡,或在流量计上下游2DN处加装管道固定支撑点并加防震垫。
5、法兰与管道点焊定位后应卸下流量计,不能带着流量计焊接。
6、流量计可以在沿管道轴线垂直方向上360°任意安装。最佳安装方式∶低温介质表杆
垂直地面安装;高温介质表杆平行地面安装。

7、由于管道的下垂容易造成流量计与法兰间的密封泄漏,流量计应尽量避免安装在架空
较长的管道上。若必须安装时,须在流量计的上下游2DN处分别设置管道支撑点。
8、在测量蒸汽的管道中,为了防止转换器温度过高,仪表连接杆至少一半不要保温。
9、为了方便观察和接线,流量计的表头在原有的位置上可进行360°旋转,在调整好位
置后,把锁紧螺母拧紧即可。为了防止水汽从锁紧螺母处进入壳体,必要时须用防水胶带把锁紧螺母缠绕密封好。
10、连接流量计的屏蔽电缆走向,应远离有强电磁场干扰的场合,绝对不允许与高压电缆
一起敷设。屏蔽线应尽量缩短,且不得盘卷,以减少分布电感,最大长度不超过500米。

11、接线时先拧开表壳后盖,将信号线从防水接头送入。将防水
接头拧紧,并保证线缆在进入防水接头之前必须向下压弯,以确保水不会顺着线缆进入壳体内。
