涡街流量计安装形式及方法
关键字:涡街流量计,蒸汽涡街流量计,压缩空气涡街流量计

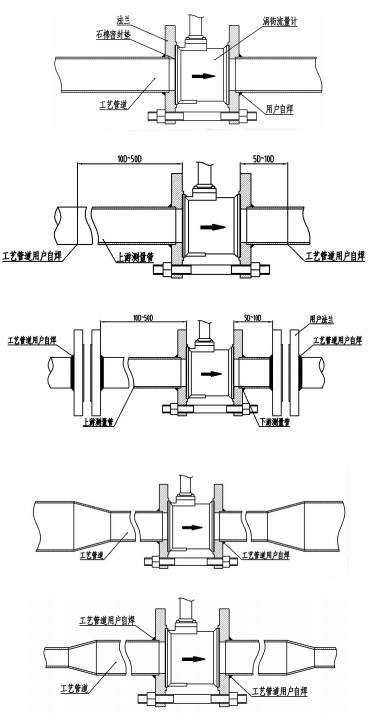

一、涡街流量计安装管路形式

二、涡街流量计安装方式

1、按开口尺寸的要求在管道上开口,且使开口的位置满足直管段的要求。
2、将连接上法兰的整套流量计放入开好口的管道中。
3、对法兰与管道进行点焊定位。
4、将流量计取下,把法兰按要求焊接好,并清理管道内所有凸出部分。
5、在法兰的内槽内装上与管道通径相同的密封垫圈,将流量计装入法兰中,流量计的流向标应与流体方向相同,然后与螺栓紧固。
三、涡街流量计安装注意事项
1、流量计最好安装在室内,若须安装在室外时,应有避免直射阳光和防止雨淋的 措施。
2、流量计应避免安装在有强磁场干扰,空间小和维修不方便的场合。
3、流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场合,若须 安装时,须有隔热通风措施。
4、流量计应避免安装在有机械振动的管道上,若须安装时,必须采取减震措施,可加装软管过渡,或在流量计上下游2DN处加装管道固定支撑点并加防震垫。
5、法兰与管道点焊定位后应卸下流量计,不能带着流量计焊接。
6、涡街流量计可以测量液体、气体和蒸汽,但不同介质之间不通用;同种介质又 分为低温、高温和特高温三种规格,不同温度之间也不通用。
7、当测量液体时必须保证管道内充满液体,因此介质流向应是自下而上的。

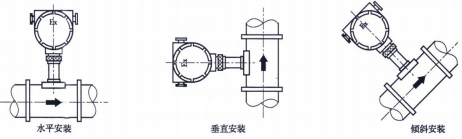

8、流量计可以在沿管道轴线垂直方向上360度任意安装。最佳安装方式:低温介 质表杆垂直地面安装;高温介质表杆平行地面安装。
9、流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计 与法兰间的密封泄漏。若必须安装时,须在流量计的上下游2D处分别设置管道支撑 点。

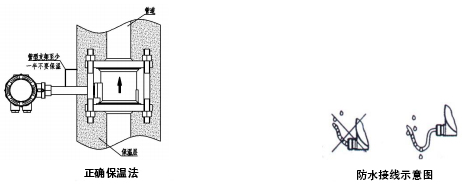

10、在测量蒸汽的管道中,为了防止转换器温度过高,仪表连接杆至少一半不要保温。
11、为了方便观察和接线,流量计的表头在原有的位置上可进行360度旋转,在调 整好位置后,把锁紧螺母拧紧即可。为了防止水汽从锁紧螺母处进入壳体,必要时 须用防水胶带把锁紧爆風缠绕密封好。
12、连接流量计的屏蔽电缆走向,应远离有强电磁场干扰的场合,绝对不允许与 高压电缆一起敷设。屏蔽线应尽量缩短,且不得盘卷,以减少分布电感,最大长度 不超过500米。
13、接线时先拧开表壳后盖,将信号线从防水接头送入。按照接线图示正确接 线。将防水接头拧紧,并保证线缆在进入防水接头之前必须向下压弯,以确保水不 会顺着线缆进入壳体内。

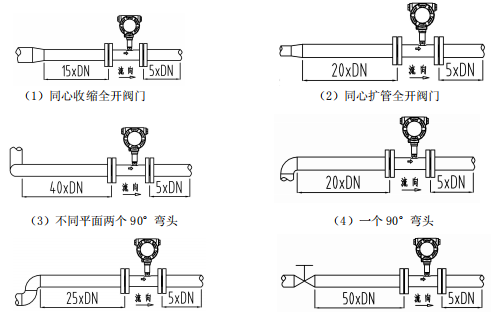

四、涡街流量计安装对直管段要求
为了保证准确的测量,流量计的上游必须有足够长的直管段,上游流动分布尽可 能不受干扰,如果有控制和节流装置最好装在下游。直管段长度用管道内径DN的倍 数来表示,上下游最小的直管段要求如下:上游:10DN(10倍口径)下游:5DN(5倍口径)。
如果流量计的上游有弯头、缩径、扩径、阀门等情形,则需要更长的直管段。
