涡街流量计安装步骤
关键字:涡街流量计,分体型涡街流量计,高温涡街流量计

一、涡街流量计安装步骤
本仪表采用法兰夹装式(又叫对夹式、夹持式) ,拧紧长螺栓用两片法兰夹住传感器,法兰凹部套传感器,法兰凸部套用户管,安装步骤如下:
1、先计算好安装尺寸;
2、将与要安装的管道放在锯床上锯开,并修好锯口
3、将法兰套在官道上,固定好后先点焊,再整圈焊好,检查是否完好。
4、重复上一步,将另一半的法兰焊好
5、将焊好法兰的管道移到安装现场,把管道与传感器安装成一体,再安装在管道上。
6、检查各环节是否完好,慢慢打开阀门,观察是否有泄漏。
二、涡街流量计安装形式
1、涡街流量计在水平管道的侧装
无论测量何种流体,涡街流量计可以在水平管道中侧装,特别是测量过热蒸汽,饱和蒸汽和低温流体。若条件允许最好采用侧装,这样流体的温度对放大器的影响较小。

2、涡街流量计在水平管道中的倒装
一般情况下不推荐此安装方法。此安装方法不适用于测量一般的气体、过热蒸汽,可用于测量饱和蒸汽。适用于测量高温的液体或需经常清洗管道的情况。

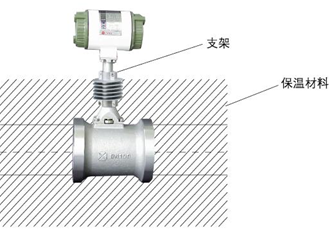

3、涡街流量计在有保温层中的安装

三、涡街流量计安装点选择
正确的选择安装点和正确安装涡街流量计是非常重要的环节,若在安装环节失误轻者影响测量精度,重者会影响传感器的寿命,甚至会损坏传感器。考虑到安装与拆卸方便,可在流量计后加装管道伸缩节。

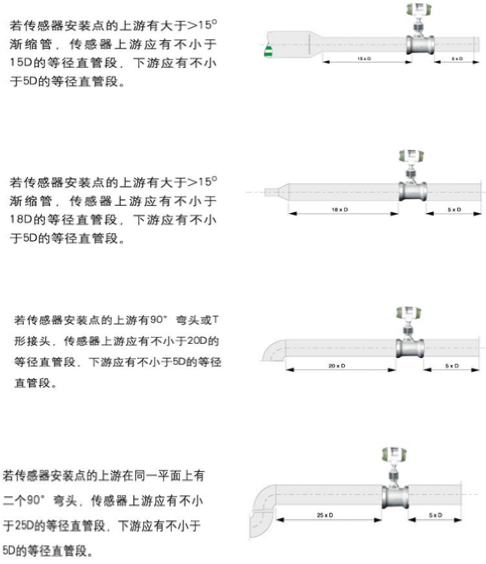

1、对直管的要求


2、涡街流量计对配管要求
涡街流量计安装点的上下游配管的内径应与传感器内径相同,其应满足下式的要求。
0.98DN≤D≤1.05DN
式中:DN-----传感器通径
            D------配管内径
配管应与传感器同心,同轴偏差应不大于0.05DN。
涡街流量计与法兰间的密封垫不能凸入管道内,其内径可比传感器通径略大。

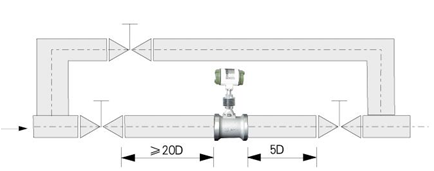

3、涡街流量计对旁通管的要求

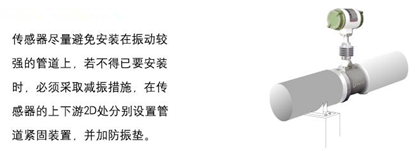

4、涡街流量计对管道振动的要求

四、涡街流量计对外部环境的要求
1、涡街流量计避免安装在温度变化很大的场所和受到设备的热辐射,若必须安装时,须有隔热通风的措施。
2、涡街流量计避免安装在含有腐蚀性气体的环境中,若必须安装时,须有强制通风措施。
3、涡街流量计最好安装在室内,必须安装在室外时,注意水可能会顺着电缆线流入放大器盒内,须在电气接口处将电缆弯成U型。
4、安装传感器的周围须有充分的空间,以便安装接线和定期维护。
5、涡街流量计的接线位置要远离电噪声,如大功率变压器,电动机和射频干扰等。
6、涡街流量计安装点附近不能有变频器的存在,高频会干扰传感器的正常工作。
7、涡街流量计安装点附近不能有较强的震动源,必要时采取减震措施。
