一、氧化锆氧量分析仪的安装
    检测器的安装首先要考虑安装点的选定，可根据烟温选定加热或不加热氧探头。一般来说，烟气温度较低，检测元件锆管使用寿命长，但探头的本底、内阻较大；烟气温度高，探头寿命短，但内阻小，动态响应快。一般中小型锅炉安装点选在锅炉省煤器前、过热器后较合适，安装点烟气流动性较好，切忌安装在炉内侧、死角涡流缩口处，内侧和死角点容易使响应滞缓，气涡流处氧含量波动大，缩口处易灰堵及冲刷厉害，而且安装点不能有漏气，否则烟道内负压将空气吸入烟道，造成氧量测量偏高，不能如实反映烟道内氧含量。另外，可根据锅炉吨位的大小或炉墙的厚度来选择探头的长度，一般有L=800mm,1000mm,1200mm,检测器的长度可根据用户需要定制。

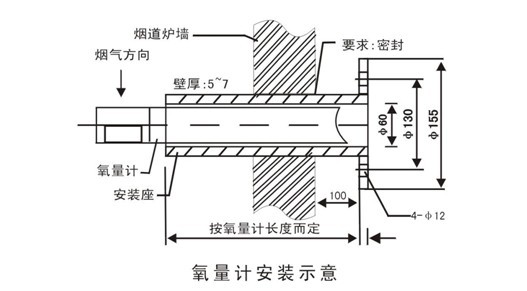

安装氧化锆氧量分析仪示意图如图7所示，同时应注意：
1、检测器应以水平方式插入烟道，应使“标准气”和“参比气”的气嘴向下。
2、如检测器插入热的烟道内，必须使用分段推入法，缓缓推入烟道，避免使冷态的锆管一下进入高温状态而使锆管爆裂。
3、探头法兰和炉体法兰之间必须垫放石棉纸垫衬，防止漏气。正常检测时，必须拧上标准气气嘴螺堵，保持密封。由检测器接线盒内引线三对六根线至二次表（变送显示器），要求是氧电极信号线1.0mm左右护套线，如现场有强干扰源，应考虑选择带屏蔽的电线；热电偶连线选用K分度的补偿导线，加热器请选用导线大于2A的普通导线。为避免干扰，加热线应与信号线分开穿管走线。

二、二次仪表的安装
盘装式仪表均按标准开孔尺寸开孔，用所附支架固定安装；墙挂式表可选择靠近探头处，合适的地方安装，最好有保护箱体。
