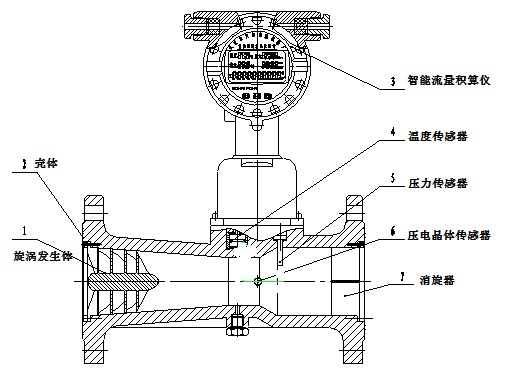

一、LUX旋进旋涡流量计的结构

二、LUX旋进旋涡流量计的安装要求
1、严禁流量计在线焊接管道法兰。
2、安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。
3、为了便于维修，不影响流体正常输送，建议按图所示设置旁通管道。

4、流量计前直管段≥10DN，后直管段≥5DN。
5、气体内含有较大颗粒或较长纤维杂物时，必须安装过滤器。
6、流量计可以垂直安装，或任意角度倾斜安装。
7、流量计水平安装时，建议在流量计后直管段后安装钢制伸缩器（补偿器），伸缩器必须符合管道设计的公称通径和公称压力的要求。（伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸）。
8、流量计安装在室外使用时，建议加配防护罩，以免雨水浸入和烈日曝晒而影响流量计使用寿命。
9、流量计周围不能有强的外磁场干扰及强烈的机械振动。
10、流量计需可靠接地，但不得与强电系统地线共用。
三、旋进旋涡流量计使用注意事项
1、现场安装、维护必须遵守“有爆炸性气体时勿开盖”，并在开盖前关掉外电源。
2、为防止瞬间气流冲击而损坏管路和仪表，流量计投入运行时应先缓慢开启前阀门，然后缓慢开启后阀门，在小流量下运行1～2分钟，仪表运行正常后再全部打开后阀门。关闭阀门时应先缓慢关闭后阀门，切勿突然关闭。
3、流量计运行时不允许打开后盖，或更动内部有关参数，否则将影响流量计的正常运行。
4、若输出信号为4～20mA电流信号时，为提高其精确度，用户使用时应根据实际的最大标准体积流量值设定20mA对应之数值。
5、不得随意松开流量计固定部分。
