旋进旋涡流量计接线

关键字：旋进旋涡流量计,气体旋进旋涡流量计,不锈钢旋进旋涡流量计

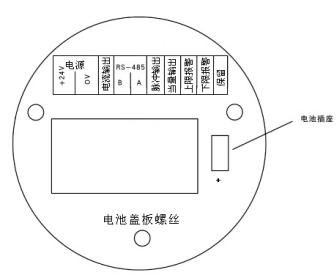

一、旋进旋涡流量计接线端子说明

电源：＋24V：电源正极，0V：电源负极；
电流输出：4～20毫安电流输出端子；
RS-485通讯：A和B；
脉冲输出：与工况体积流量对应的脉冲输出端子，输出频率与流速成正比；
当量输出：与标况体积流量对应的脉冲输出端子，输出频率由脉冲当量系数决定；
上限报警：输出上限报警电平；
下限报警：输出下限报警电平；
二、旋进旋涡流量计接线方法
1、两线制电流接线方法

2、三线制电流输出接线方法

3、脉冲输出接线方法

4、当量输出接线方法

5、报警输出接线方法

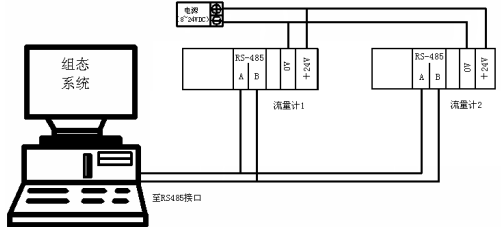

6、通信输出接线方法
