金湖天信仪表气体罗茨流量计安装尺寸要求
关键字:罗茨流量计,气体罗茨流量计,天信罗茨流量计

一、金湖天信仪表罗茨流量计外形尺寸图

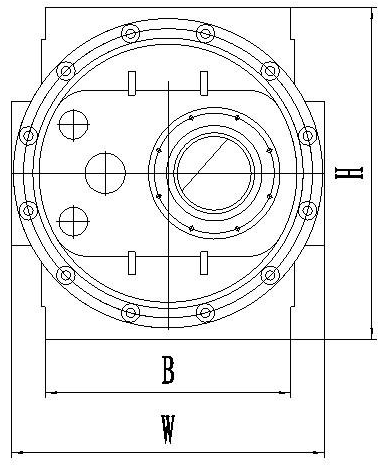

                                                             外观尺寸图1

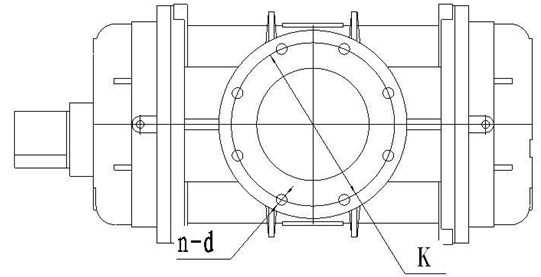

                                         外观尺寸图2

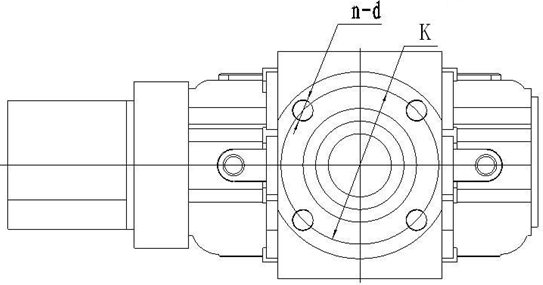

                                            外观尺寸图3

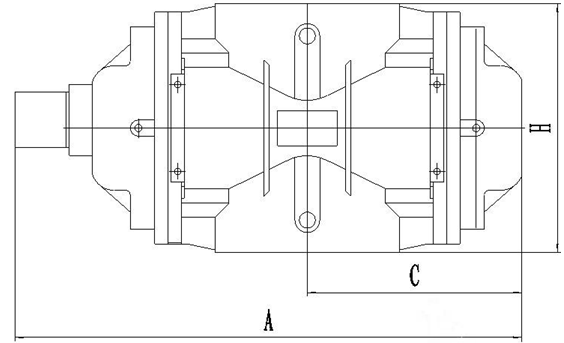

                                          外观尺寸图4

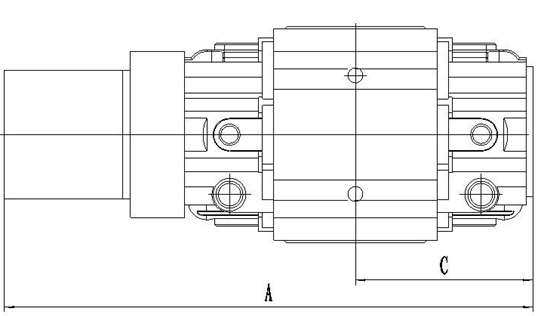

                              外观尺寸图5

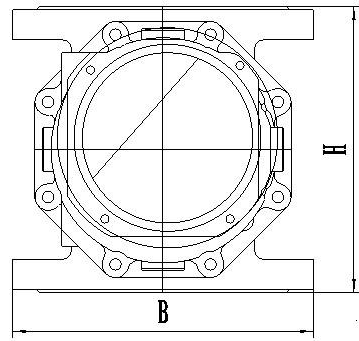

                          外观尺寸图6

二、金湖天信仪表罗茨流量计安装尺寸一览表







































































































































































































































































公称通径

进出口方向

A

B

C

W

H

重量

法 兰

(mm)

-------

(mm)

(mm)

(mm)

(mm)

(mm)

(kg)

K

n-d

DN25

上进下出

307

180

82


175

9

85

4-M12

DN40

上进下出

327

180

82


175

10

110

4-M16

上进下出

364

180

108


171.5

11

110

4-M16

上进下出

364

180

108


171.5

11

110

4-M16

上进下出

389

180

120


171.5

11

110

4-M16

上进下出

389

180

120


171.5

11

110

4-M16

DN50

上进下出

340

180

100


175

11

125

4-M16

上进下出

364

180

108


171.5

11

125

4-M16

上进下出

364

180

108


171.5

11

125

4-M16

上进下出

389

180

120


171.5

11

125

4-M16

上进下出

413

180

138


171.5

11

125

4-M16

上进下出

450

180

156


171.5

13

125

4-M16

DN65

上进下出

481

180

172


175

14

145

4-M16

上进下出

518

180

190


175

15

145

4-M16

DN80

上进下出

481

180

172


171.5

14

160

8-M16

上进下出

518

180

190


171.5

15

160

8-M16

上进下出

514

210

187


245

25

160

8-M16

DN100

上进下出

594

210

226


245

31

180

8-M16

上进下出

685

210

274


245

37

180

8-M16

DN150

上进下出

726

ø285

271

446

460

175

240

8-M20

上进下出

845

ø285

351

446

460

200

240

8-M20

DN200

上进下出

942

ø285

400

446

460

235

295

12-M20

DN250

上进下出

1130

ø285

480

620

720

600

355

12-M24
