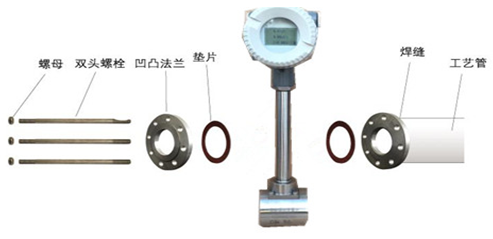

一、涡街流量计结构形式

二、涡街流量计安装形式
1、涡街流量计在水平管道的侧装
无论测量何种流体，传感器可以在水平管道中侧装，特别是测量过热蒸汽，饱和蒸汽和低温流体。若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。

2、传感器在水平管道中的倒装
一般情况下不推荐此安装方法。此安装方法不适用于测量一般的气体、过热蒸汽，可用于测量饱和蒸汽。适用于测量高温的液体或需经常清洗管道的情况。

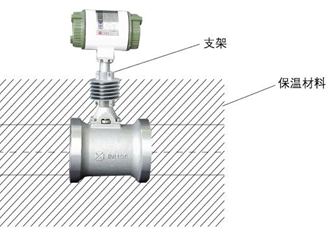

3、涡街流量计在有保温层中的安装
测量高温蒸汽时，有绝热材料把蒸汽管道包起来防止散热，这时要注意切勿用绝热材料把传感器支架都包围起来，最多不超过支架高度的三分之一，传感器表体可以用保温材料包裹。

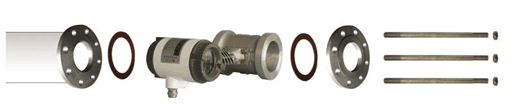

三、涡街流量计安装步骤
1、先计算好安装尺寸；
2、将与要安装的管道放在锯床上锯开，并修好锯口
3、将法兰套在官道上，固定好后先点焊，再整圈焊好，检查是否完好。
4、重复上一步，将另一半的法兰焊好
5、将焊好法兰的管道移到安装现场，把管道与传感器安装成一体，再安装在管道上。
6、检查各环节是否完好，慢慢打开阀门，观察是否有泄漏。
