一、旋进旋涡流量计流量范围

公称通径DN（mm）	类 型	流量范围 (m3/h)	工作压力（MPa）	准确度等级	重复性
25		1.0～30	1.6 2.5 4.0 6.3	1.0 1.5	小于基本误差限绝对值的1/3
32		2.0～60
50	A型	3.0～150
	B型	2.5～75
80	A型	20～400
	B型	10～200
100	A型	40～800
	B型	30～600
150	A型	100～1800
	B型	40～900
200		180～3600	1.6;2.5;4.0

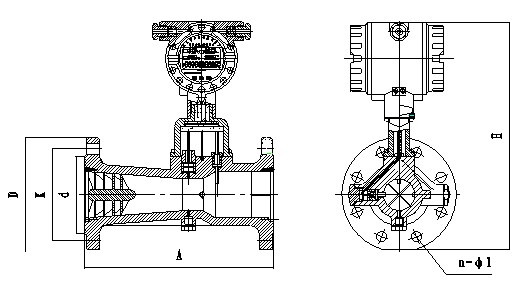

二、旋进旋涡流量计外形和安装尺寸

型号	公称通径DN	流量计长度A	PN1.6～4.0MPa
			H	D	K	n		L	d	H	D	K	n	L	d	H	D	K	n	L	d
LUX-25	25	200	305	125	85	4		14	65
LUX-32	32	200	320	140	100	4		18	76
LUX-50	50	230	330	165	125	4		18	99
LUX-80	80	330	360	200	160	8		18	132
			PN1.6MPa							PN2.5～4.0MPa
LUX-100	100	410	376	220	180	8	18		156	390	235	190	8	22	156
LUX-150	150	570	430	285	240	8	22		211	450	300	250	8	26	211
			PN1.6MPa							PN2.5MPa						PN4.0MPa
LUXZ-200	200	700	470	340	295	12	22		266	490	360	310	12	26	274	510	375	320	12	30	284
